动中通卫星通信系统是以卫星通信网络为基础，把卫星及其他各种通信手段结合在一起，互相补充、互相结合，构成多手段、多路由、多业务的通信网络；充分利用卫星通信、微波通信等通信设施和手段组成移动通信系统平台，为处置突发事件、自然灾害事故等各种现场提供图像、话音、传真、数据等多种通信业务服务。为领导提供实时、准确的现场实况，为正确决策和指挥一线工作提供直观、可靠的第一手资料，提高机关快速反应、统一指挥、协同作战能力。

动中通移动卫星通信站：实现与地面中心站的图像、话音、数据的双向实时传输；快速搭建突发事件现场无线通信指挥网；现场的图像采集可通过车上的摄像机实现，也可以通过单兵视频采集与传输设备实现。

·        l 能实现在任意时间、任意地点建立事发现场与省、各市州等各级指挥中心的综合业务数据（语音、数据、图像）的互联互通。

l 具有双向通信能力，能以透明数据传输方式实现数据、视频图像、VOIP电话等数据通信。卫星通信设备通过IP接口传输任何TCP/IP、UDP协议的数据信息。

l 能与地面有线通信网络和无线通信网络相结合，互为补充、支持，实现天空、地面一体的通信网络。

l 能满足指挥必须具有的功能、性能、安全要求，具备常规通信能力，为日常指挥、大型活动安全保卫以及突发事件处置决策、指挥提供服务。

系统由卫星地面地球站、动中通移动卫星通信站系统组成。

卫星地球站可采用租赁卫星运营商已建设的现有卫星主站的方式，卫星主站接入公网网，并通过VPN设备与县应急指挥中心进行连接，以确保数据的安全性。

系统建设完成后将实现如下功能：

1) 卫星通信

 动中通移动卫星通信站可在行进中通过地球静止通信卫星将突发事件现场的图像、话音、数据连接到地面主站，实现实时远程图像监控指挥功能，使突发事件现场情况及时传送到指挥中心。

2) 高质量音视频传输业务

位于现场的卫星移动装载系统需要把现场高质量音视频信息传送给地面站。通过配置的高清音视频编码器可以将实时图像编码压缩形成IP数据包直接传给卫星调制解调器。移动装载系统的卫星调制解调器收到图像数据后，发送给中心站。中心站接收端使用高质量图像接收设备就能够还原现场音视频信息。

3) 话音传输业务 VOIP

话音业务主要是为了满足卫星移动站与地面主站之间通话和传真的通信沟通需要。电话业务采用基于IP的协议，即以VOIP的方式进行通信。卫星终端通过话音网关连接电话机。小站用户拨打另一小站电话时，话音经过话音网关设备IAD编码压缩组成IP数据包发出。被叫小站接收到来自其它小站的呼叫后，将VOIP流送给话音网关，由它还原成话音信号，完成整个接续和通话过程。

4) 数据通信与局域网互联

卫星移动装载系统可以实现数据通信和局域网互联应用，来整合和共享各个卫星通信站的信息资源，提高数据传输和指挥调度的效率。

2 动中通移动卫星通信站系统设计方案

动中通移动卫星通信站系统建成后具有卫星通信、网管、图像采集传输、语音通话、数据传输（专网）、视频会议和集中控制等功能。

2.1 动中通移动卫星通信站功能

动中通移动卫星通信站实现的主要功能：

l 实现与指挥中心的图像、话音（含传真）和数据的双向通信；

l 实现与机关专网的计算机联网；

l 实现对图像信号的采集、监视、编码、输出及解码；

l 现场的图像采集可通过移动站上的摄像机实现，也可以通过单兵图像采集设备实现；

l 搭建现场指挥部及无线通信指挥网。

2.2 卫星通信子系统

卫星移动通信站系统采用等效口径不小于0.6米动中通天线及专用的卫星功放、调制解调器、图像编解码器等设备。

2.2.1 动中通天线伺服控制系统

动中通卫星天线具备独立自主的对星和跟踪功能：采用惯导组合系统精确和迅速的测量装载平台载体航向、姿态和速度，不依赖于任何外部信号（GPS、卫星信号等），也不受外界环境的干扰（地磁、雨、雪、雾等天气环境），卫星信号的遮挡或丢失都不会影响天线的指向。

2.2.1.1 动中通天线组成

动中通卫星通信天线系统由天线单元（包括天线、馈源、LNB、波导等），惯性导航系统，天线伺服系统（包括三轴转台、高频关节、电机及其驱动器、位置传感器等），控制主机，信号、控制及电源接口组成。

2.2.1.2 动中通天线系统功能要求

自主对星：利用惯性导航系统完全实现自主对星，不依赖任何外界信号；

行进中对星：在载体移动过程中能够进行动态对星，行进中对星时间小于3分钟；

动态换星：在载体移动过程中能够进行动态换星；

抗遮挡功能：抗遮挡时间可达4小时以上；

抗颠簸性能：载体在颠簸路面上快速行驶时，通信不受影响；

可靠性高：系统中的部件和元器件可靠性高；

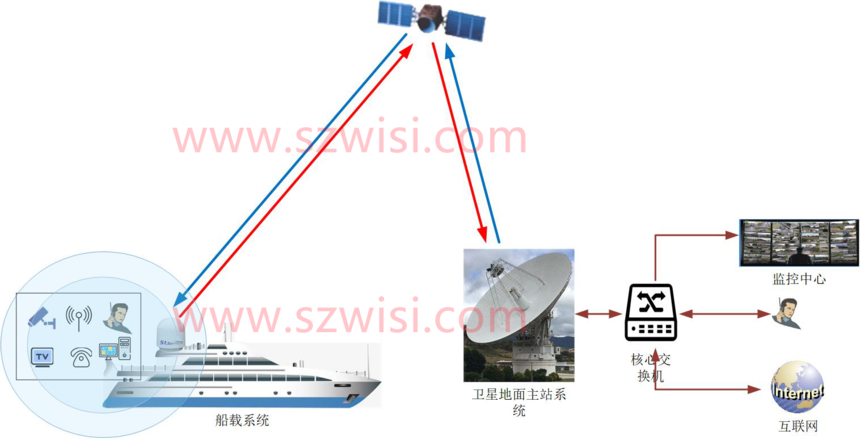

1. 地面卫星主站系统：担负着卫星通信枢纽作用，其主要功能为：通过卫星建立与船载设备的卫星通信链路，接收船载平台传送来的各种现场信息（包括图像、声音、语音、数据等）并通过Internet骨干网传送到各通信目标点，同时将地面设备下传的各种信息指令转发船载平台相关设备。

2. 船载卫星通信系统：船载的视频监控、超短波对讲、IP电话、WIFI、IPTV、数字电视、OTT等设备通过船载动中通与卫星地面站建立网络连接，并将数据传到指定地点。

二、系统功能

根据船载通信系统的特点及实际业务需求，船载宽带卫星通信系统具有以下的目标：具备多种通信业务；宽网络带宽，多种接入方式；技术先进、工作可靠；性能优良，操作方便，具备一定的自动化、智能化功能；能与公用电信通信网或专用网络互联互通。

1. 船上配备各种通信设备，如集移动通信基站、短波通信系统、有线电话等多种通信手段、WIFI热点等，实现数据、话音/传真、调度、实时图像传输及网络互连等功能。

2. 船上配套安装多路摄像设备，可将船上及附近的海况景象拍摄下来，传入船内，并在监示器上显示，以便船上指挥人员观察，选择将图像编码后通过多种通讯手段传回地面卫星固定站。

3. 船上配置局域网功能，配备网络热点服务，以便电脑、手机等能方便的联网，通过地面卫星主站接入互联网，实现网络冲浪。
