文档类型 / Document Type	技术参数规格书 (Technical Specification)
产品名称 / Product Name	KU Feed for C-Band Antenna
应用场景 / Application	C 波段天线 KU 头安装专用馈源
制造商 / Manufacturer	深圳市华视数码科技有限公司 (Shenzhen Huashi Digital Technology Co., Ltd.)
文档版本 / Version	V1.0

摘要 / Abstract

本文档为深圳市华视数码科技有限公司出品的 KU Feed for C-Band Antenna（C 波段天线 KU 头安装专用馈源）的官方技术参数规格书。该馈源采用高品质材料与精密制造工艺，专为在 C 波段天线盘上安装 KU 波段 LNB（低噪声降频器）而设计，可在沙漠、极寒、高湿等严苛户外环境下提供稳定可靠的射频性能。

Key specifications: Frequency Range 9.75 / 10.6 GHz (dual LO), Reflection Loss > 10 dB, Interface BJ120 / WR75 waveguide, Operation Temperature -40 °C to +70 °C. The feed is compatible with mainstream C-band antenna dishes and KU-band LNBs, and is widely used in satellite TV broadcasting, VSAT, SNG/DSNG, maritime and emergency communications.

目录 / Table of Contents

1. 产品概述 / Product Overview

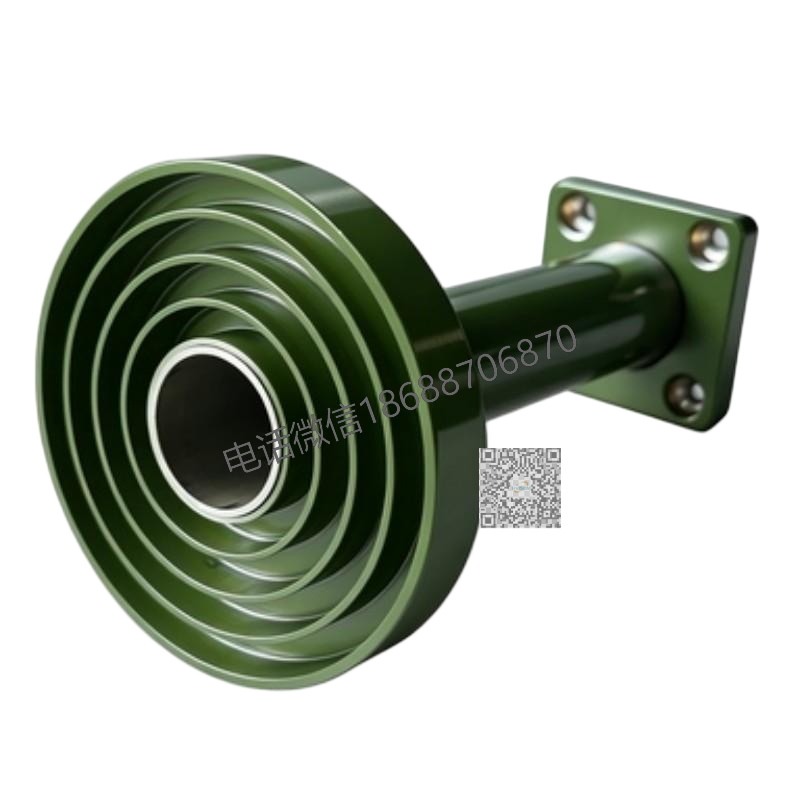

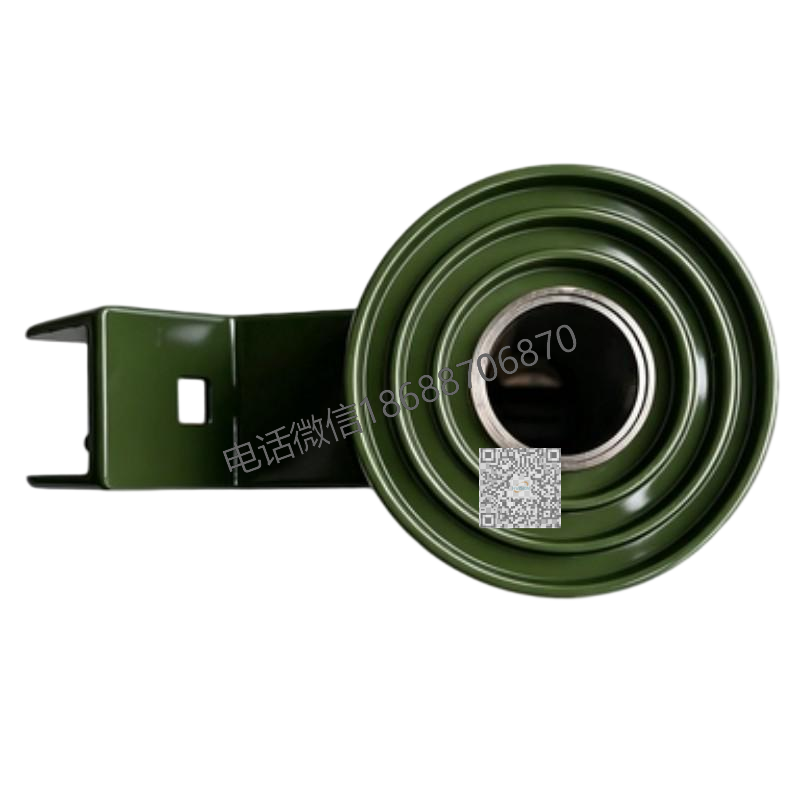

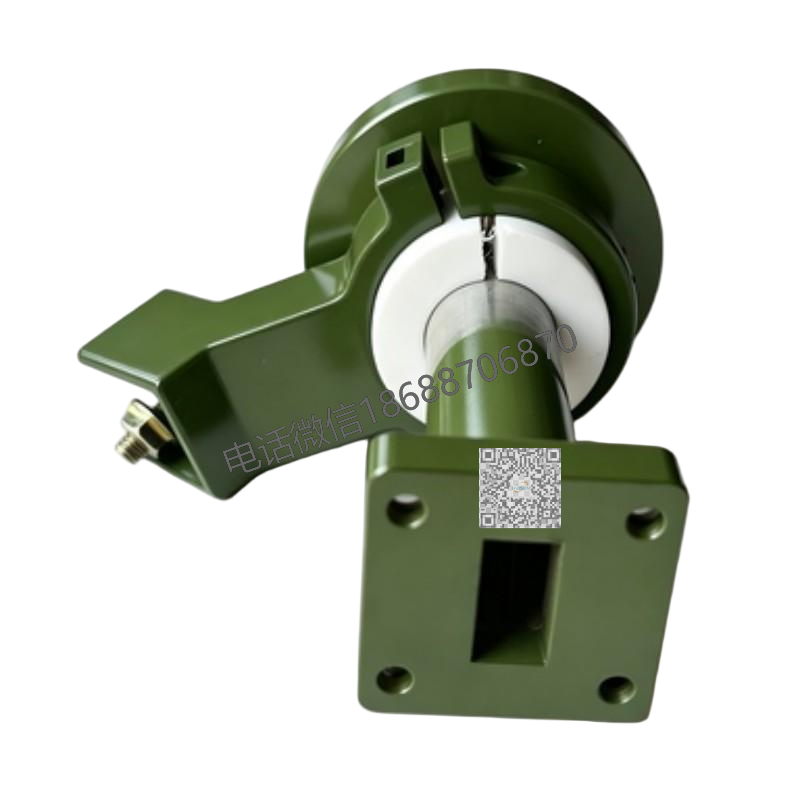

本产品是一款专为 C 波段天线安装 KU 波段头部而设计的 KU Feed（馈源）。采用高品质材料和精密制造工艺，确保在严苛环境条件下依然能提供稳定可靠的射频性能。

This product is a KU Feed specially designed for the installation of KU heads for C-band antennas. It is manufactured with high-quality materials and precision engineering to ensure stable and reliable RF performance under harsh environmental conditions.

2. 技术参数表 / Technical Specifications

参数 / Parameter	规格 / Specification
Frequency Range / 频率范围	9.75 / 10.6 GHz
Reflection Loss / 反射损耗	> 10 dB
Interface / 接口类型	BJ120 / WR75
Installation / 安装方式	Install with KU band LNB and bracket holder (配合 KU 波段 LNB 及支架固定座安装)
Operation Temperature / 工作温度	-40 °C to +70 °C
Storage Temperature / 存储温度	-40 °C to +80 °C
Relative Humidity / 相对湿度	0% ~ 95%

3. 参数详解 / Parameter Details

3.1 Frequency Range / 频率范围

3.2 Reflection Loss / 反射损耗

3.3 Interface / 接口类型

3.4 Installation / 安装方式

3.5 Environmental / 环境参数

• 工作温度 / Operation Temperature：-40 °C to +70 °C

• 存储温度 / Storage Temperature：-40 °C to +80 °C

• 相对湿度 / Relative Humidity：0% ~ 95%

宽温设计，适用于沙漠、极寒、高湿等各类严苛户外环境，确保 7×24 小时稳定运行。

Wide temperature design suitable for desert, arctic, and high-humidity harsh outdoor environments, ensuring 7×24 stable operation.

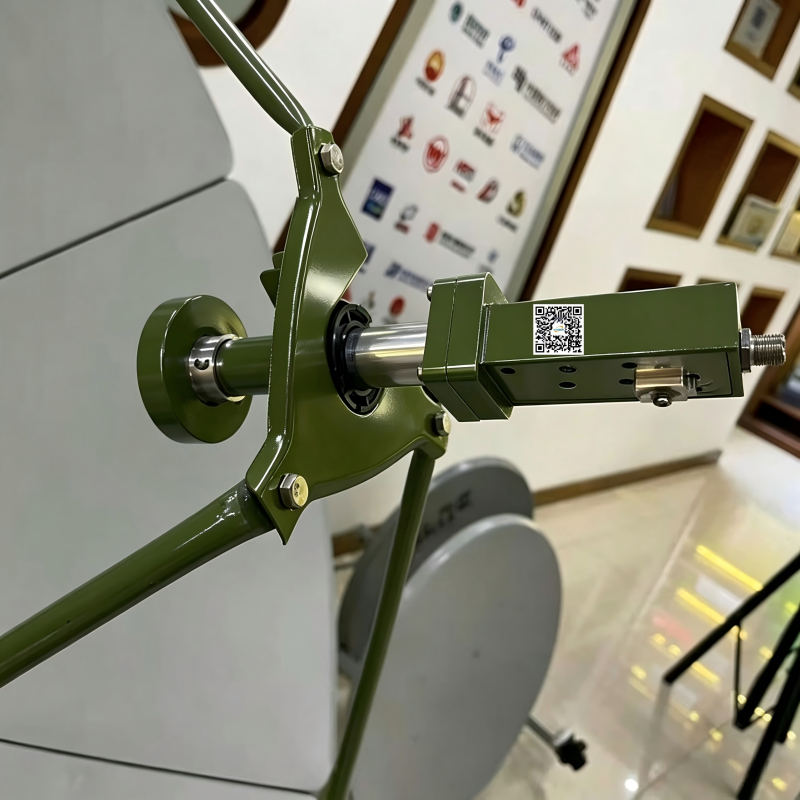

4. 安装指南 / Installation Guide

安装步骤 / Installation Steps

1. 将 KU Feed 对准 C 波段天线的馈源臂安装位置。

2. 使用随附的支架固定座（bracket holder）将馈源牢固锁紧。

3. 将 KU 波段 LNB 插入馈源波导接口（BJ120 / WR75），确保接口对齐。

4. 检查密封橡胶圈是否到位，确保防水防潮。

5. 连接同轴电缆至 LNB 输出端，完成系统调试。

5. 注意事项 / Important Notes

• 安装前请确认天线口径与馈源焦距匹配。

• 请使用扭矩扳手按推荐力矩锁紧固定螺丝，避免过紧损坏螺纹。

• 定期检查密封圈状态，建议每 12 个月进行一次维护检查。

• 避免在雷暴天气下进行安装或维护操作。

• 本产品为精密射频器件，请勿自行拆解或改装。

6. 应用场景 / Application Scenarios

• 卫星电视广播接收（Satellite TV Broadcasting）

• VSAT 卫星通信站（Very Small Aperture Terminal）

• 卫星新闻采集 SNG / 卫星直播 DSNG

• 偏远地区宽带接入（Broadband Access in Remote Areas）

• 海事卫星通信（Maritime Satellite Communication）

• 应急救援通信（Emergency Communication）

7. 公司信息 / Company Information

深圳市华视数码科技有限公司专注于卫星通信设备和微波射频器件的研发、生产与销售，产品涵盖 KU 波段馈源、LNB 低噪声降频器、卫星天线系统及配套附件，广泛应用于广播电视、卫星通信、应急救灾等领域。

Shenzhen Huashi Digital Technology Co., Ltd. specializes in the R&D, manufacturing, and sales of satellite communication equipment and microwave RF components. Our products include KU-band feed, LNB low-noise block downconverters, satellite antenna systems and accessories, widely used in broadcasting, satellite communications, and emergency relief.
