WFP-3742-10卫星滤波器|抗5G干扰卫星滤波器|PBI卫星滤波器

电话咨询
18688706870
18688706870扫码咨询

收藏
商品说明

为应对来自5G基站严重干扰的挑战,PBI发布了新的C频段带通抗5G干扰滤波器WFP-3742,


WFP-3742BPF抗5G干扰滤波器经过了严格的性能和环境测试,以及有5G信号在内的实际现场测试,测试结果表明WFP-3742BPF能够可靠地、有效地保护现有C频段卫星业务免受来自相邻频段干扰载波的影响。

使用WFP-3742BPF,有望使C频段卫星业务的用户获益,即使在5G业务大范围部署的情况也能保护用户业务的正常开展

WFP-3742BPF滤波器获得了广播电视总局的入网检测许可证,可以合法广泛的应用在广播电视领域项目中

技术参数:

(一) 接口:BJ40法兰盘;

(二) 通带频段:3.7GHz~4.2GHz;

(三) 输入输出阻抗:50Ω;

(四) 驻波比:通带频段内VSWR≤1.4(≤1.3典型值);

(五) 工作温度:-40℃~+60℃;

(六) 带内插损(常温):插入损耗≤0.35dB(≤0.55dB典型值)。

(七) 抑制干扰信号能力(带宽100MHz):

● 抑制3.4GHz~3.5GHz的5G信号,抑制度≥55dB(≥60dB典型值)

● 抑制3.5GHz~3.6GHz的5G信号,抑制度≥55dB(≥60dB典型值)


● 抑制4.8GHz~4.9GHz的5G信号,抑制度≥55dB(≥70dB典型值);

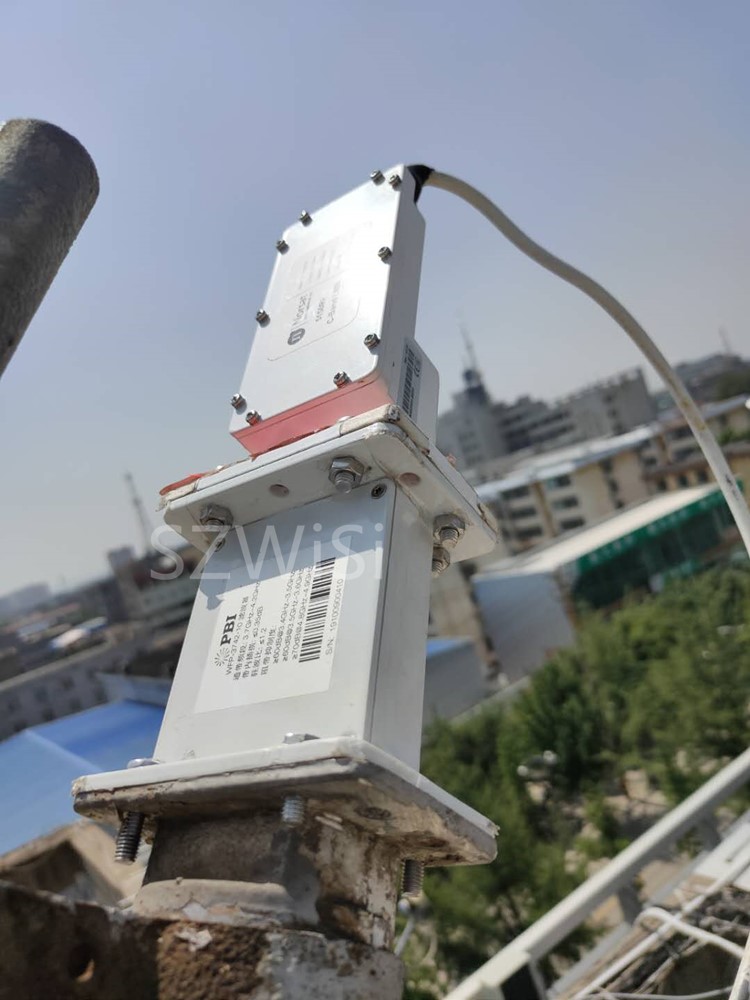

安装要领:

WFP-3742抗5G干扰滤波器接口标准BJ40,安装时没有正反方向。

WFP-3742抗5G干扰滤波器安装时接口处覆膜不必摘除,该覆膜不影响信号通过,同时具备防尘防异物进入腔体的功效。

WFP-3742抗5G干扰滤波器安装时尽量锁紧螺栓,务必使连接处紧密结合。
