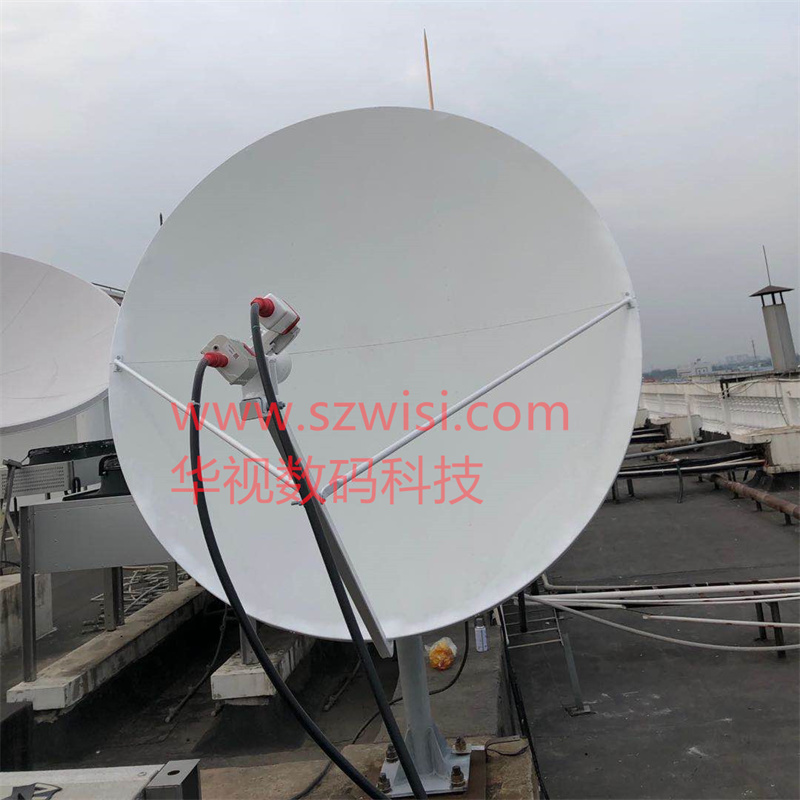

1.8米KU卫星收发天线，通信天线，卫星接收天线

18688706870: 18688706870

18688706870

商品说明

华视PACIFIC 1.8米、2.4米卫星天线是一种新型的双镜面天线，它具有高增益、高效率、低旁瓣、小电压驻波比、宽频带的良好电气特性。天线采用主副面双赋形设计，高性能馈源，高精度高强度主副面结构，天线性能优良。天线座架采用了立柱、三角架组合结构，天线对星操作方便稳定，抗风能力强；天线各组件可互换，为用户安装和维修提供了方便。该天线性能符合CCIR-580关于卫星地球站天线的要求.应用于广播电视台、中波台、地面波、微波站、DTMB地面接收、通信通讯、地球站、部队、气象接收、石油、水利局、环境监测、机场监测、CCTV数据接收。

电气性能指标

工作频率 (GHz)	3.625 ～ 4.2	5.85 ～ 6.425	10.95 ～ 12.75	14 ～ 14.5
天线增益 (dBi)	42.6	46.8	53	54.5
驻波比	1.25	1.25	1.25	1.25
波束宽度 (-3dB)	1.14 °	0.72 °	0.37 °	0.31 °
(-15dB)	2.4 °	1.42 °	0.75 °	0.63
噪声温度	2 端口馈源		2 端口馈源
天线仰角 10 °	36 ° K		60 ° K
电气指标	C —接收	C —发射	Ku —接收	Ku —发射
20 °	27 ° K		50 ° K
40 °	24 ° K		44 ° K
功率容量	5KW/port		1KW/port
接口型式	CPR-229F	CPR-159G/137G	WR-75	WR-75
馈源插损 (dB)	0.15 ～ 0.3	0.18 ～ 0.25	0.25 ～ 0.35	0.25 ～ 0.4
收发隔离 (dB)	85	85
交叉极化隔离 (dB)	35	35	35	35
轴比 (dB)	1.8	1.8
副瓣包括	球站旁瓣峰的总数的90%不超过如下公式表示的包络值，同时超过包络线的旁瓣峰值不超出包络线3dB。 G=29-25logφ dBi (100λ/D≤φ≤20°) 满足CCIR-580-4
