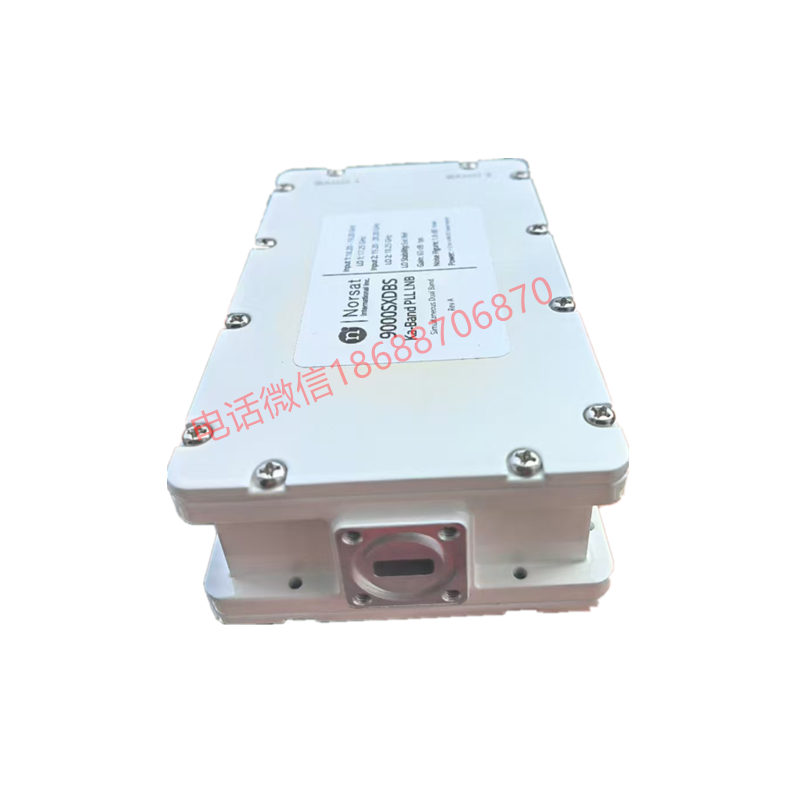

9000SXDBS Norsat 9000 Ka 双本振双端口 EXT LNB

频段 Ka波段 LNB
外部输入端口 F型连接器/可选N接口/可选SMA Connector
外部参考频率 10MHz, -5 至 +5dBm
输入频段1 17.20 - 18.20 GHz
输入频段2 18.20 - 19.20 GHz
本振频率1 16.25 GHz
本振频率2 17.25 GHz
本振稳定性 外部参考
本振类型 锁相环（PLL）
噪声系数最大值 1.8 dB
板上本振数量 同时双波段
输出频段1 950 - 1950 MHz
输出频段2 950 - 1950 MHz
产品版本 A
射频（RF）规格
变频增益最大值 65 dB
变频增益最小值 55dB
变频增益典型值 60 dB
增益平坦度（任意36MHz内） 1 dB峰峰值
增益平坦度（全波段内） 4 dB峰峰值
镜像抑制 最小40 dBc
输入电压驻波比（VSWR） 最大2.5 : 1
输出1dB压缩点（P1dB） 最小5 dBm
输出电压驻波比（VSWR） 最大2.2 : 1
相位噪声（0.1kHz偏移）最大值 取决于外部参考
电气规格
电流消耗 每个波段最大350 mA
中频（IF）连接器 F型连接器
电源要求 每个波段+12 至 +24V 直流电
接口规格
中频（IF）连接器 F型连接器
隔离器 无隔离器
射频输入连接器 WR 42
环境规格
防护等级（IP评级） IP 67
工作温度范围 -40 至 +60°C
物理规格
产品高度 159.2 mm
产品长度 38.4 mm
产品重量 0.75 kg
产品宽度 78.4 mm
