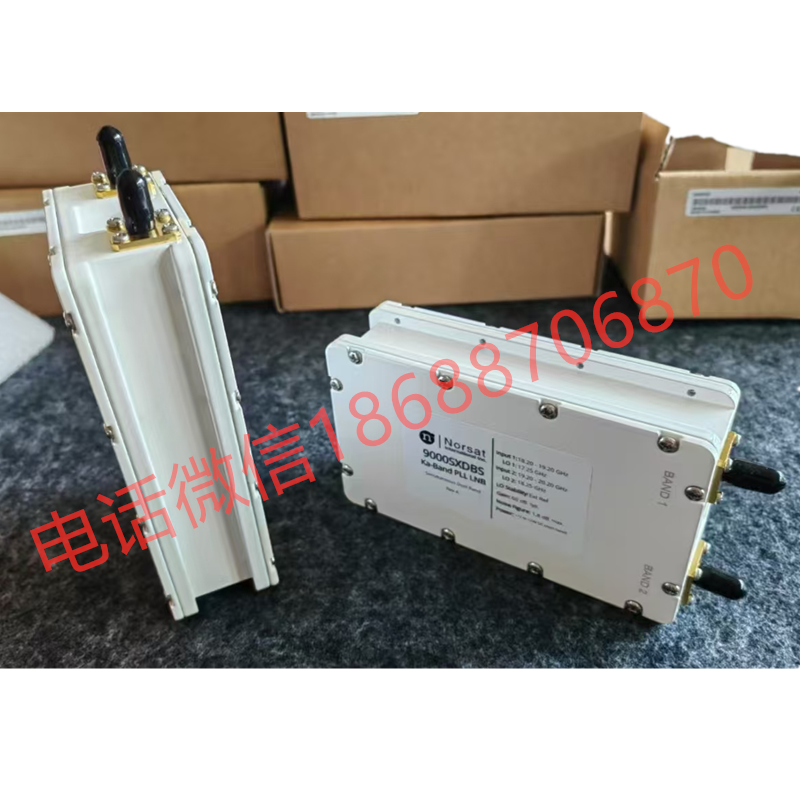

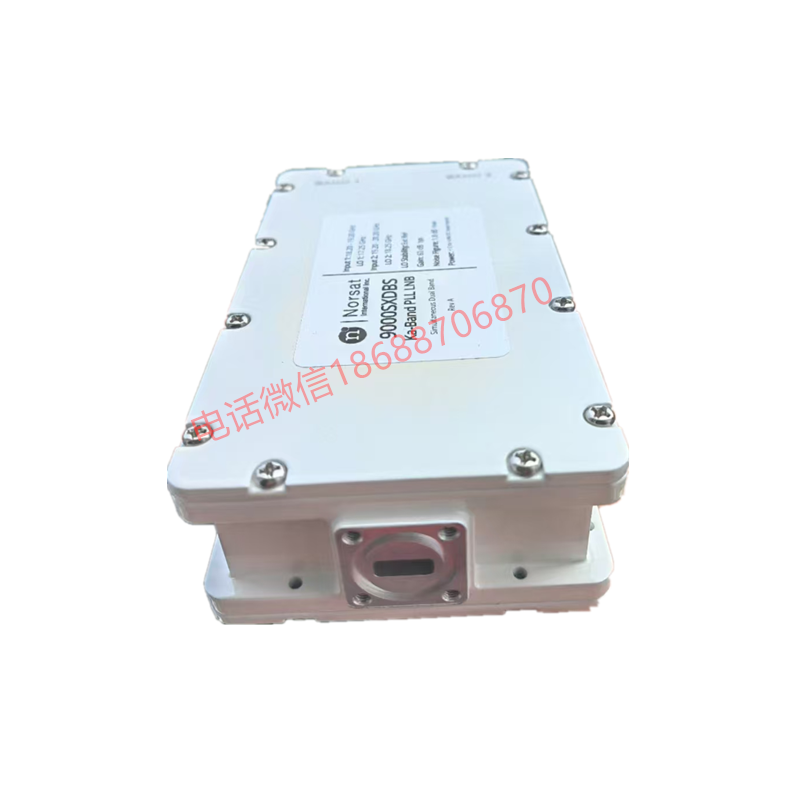

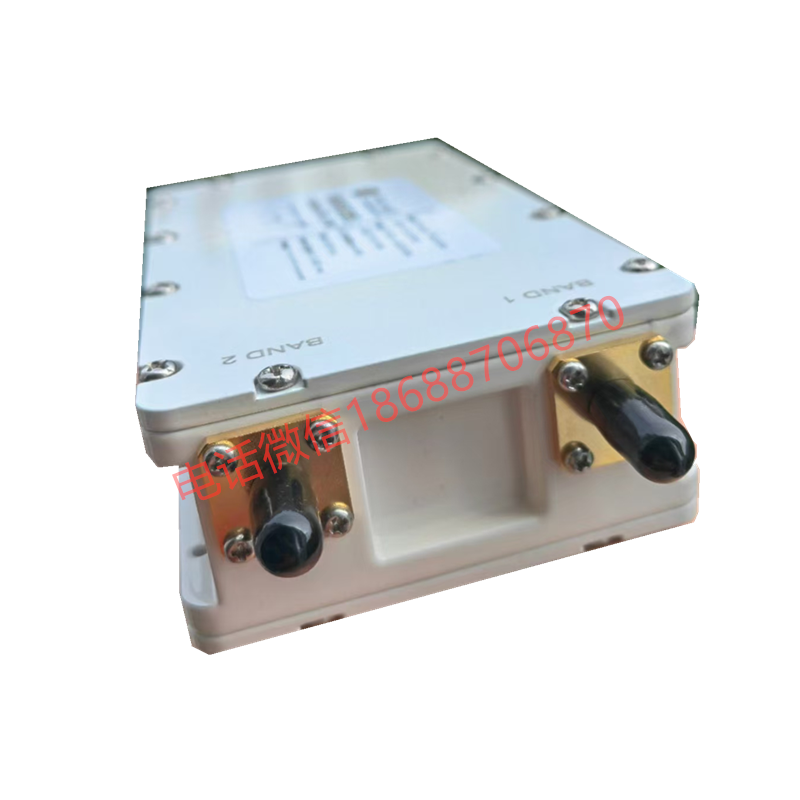

Norsat 9000SXABS 9000 Ka-Simultaneous Dual Band PLL EXT LNB - 9000 Series

频段 Ka波段
外部输入端口 SMA连接器
外部参考频率 10MHz, -5 至 +5dBm
输入频段1 18.20 - 19.20 GHz
输入频段2 19.20 - 20.20 GHz
本振频率1 17.25 GHz
本振频率2 18.25 GHz
本振稳定性 外部（External）
噪声系数 最大1.7 dB
板上本振 双波段（Dual Band）
输出频段1 950 - 1950 MHz
波导隔离器（W/G isolator） 可选（Optional）
射频（RF）规格
变频增益 典型值60 dB，最小值55dB，最大值65 dB
增益平坦度（任意36MHz内） 1 dB峰峰值（p-p）
增益平坦度（全波段内） 4 dB峰峰值（p-p）
镜像抑制 最小40 dBc
输入电压驻波比（VSWR） 最大2.5 : 1
输出1dB压缩点（P1dB） 最小5 dBm
输出电压驻波比（VSWR） 最大2.2 : 1
相位噪声（100kHz偏移） -95 dBc/Hz
相位噪声（10kHz偏移） -80 dBc/Hz
相位噪声（1kHz偏移） -70 dBc/Hz
电气规格
电流消耗 最大350 mA
电源连接器 SMA连接器
电源要求 +12 至 +24 V直流电（VDC）
接口规格
射频输入连接器 WR 42
环境规格
工作温度范围 -40 至 +60°C
防水等级 IP 67
重量 750 g
物理规格
尺寸（长x宽x高） 38.4 x 78.4 x 159.2 mm
