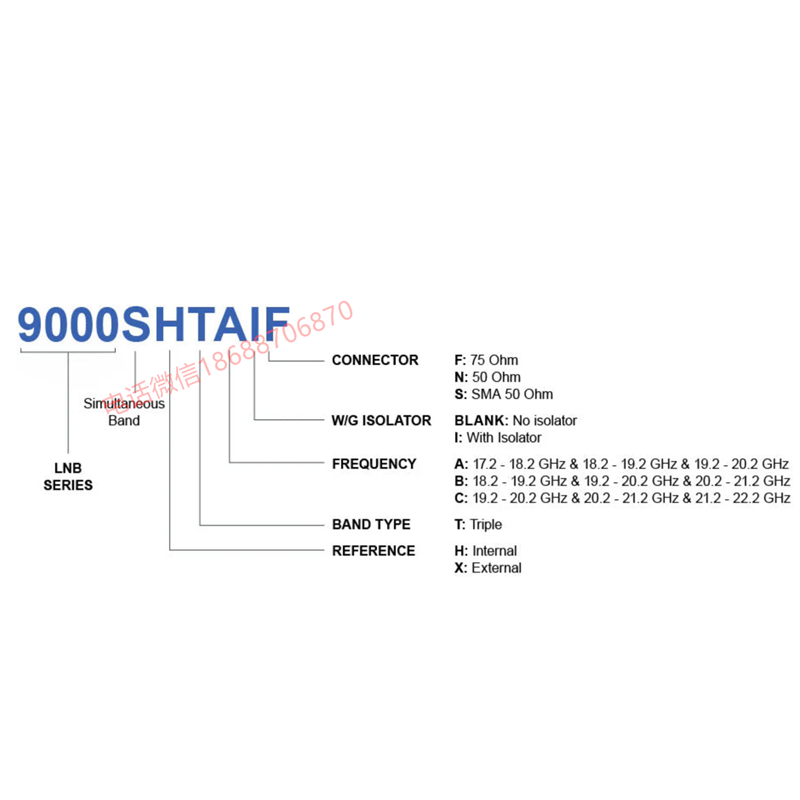

9000SXTAF 9000 Ka-Simultaneous Triple Band PLL EXT LNB 9000 Series Norsat 三本振三通道LNB

9000SHTAIN
9000 Ka波段同时三波段三通道锁相环（PLL）低噪声下变频器（LNB）

频段 Ka波段
输入频段1 17.20 - 18.20 GHz
输入频段2 18.20 - 19.20 GHz
输入频段3 19.20 - 20.20 GHz
本振频率1 16.25 GHz
本振频率2 17.25 GHz
本振频率3 18.25 GHz
本振稳定性 ±10 kHz
本振类型 锁相环（PLL）
噪声系数最大值 1.8 dB
板上本振数量 同时三波段（Simultaneous Triple Band）
输出频段1 950 - 1950 MHz
输出频段2 950 - 1950 MHz
输出频段3 950 - 1950 MHz
产品版本 A
射频（RF）规格
变频增益最大值 65 dB
变频增益最小值 55dB
变频增益典型值 60 dB
增益平坦度（任意36MHz内） 1 dB峰峰值（p-p）
增益平坦度（全波段内） 4 dB峰峰值（p-p）
镜像抑制 最小40 dBc
输入电压驻波比（VSWR） 最大1.5 : 1
输出1dB压缩点（P1dB） 最小5 dBm
输出电压驻波比（VSWR） 最大2.2 : 1
电气规格
电流消耗 每个波段最大450 mA
中频（IF）连接器 N型连接器
电源要求 每个波段+12 至 +24V 直流电（DC）
接口规格
中频（IF）连接器 N型连接器
隔离器 带隔离器（With Isolator）
射频输入连接器 WR 42
环境规格
防护等级（IP评级） IP 67
工作温度范围 -40 至 +60°C

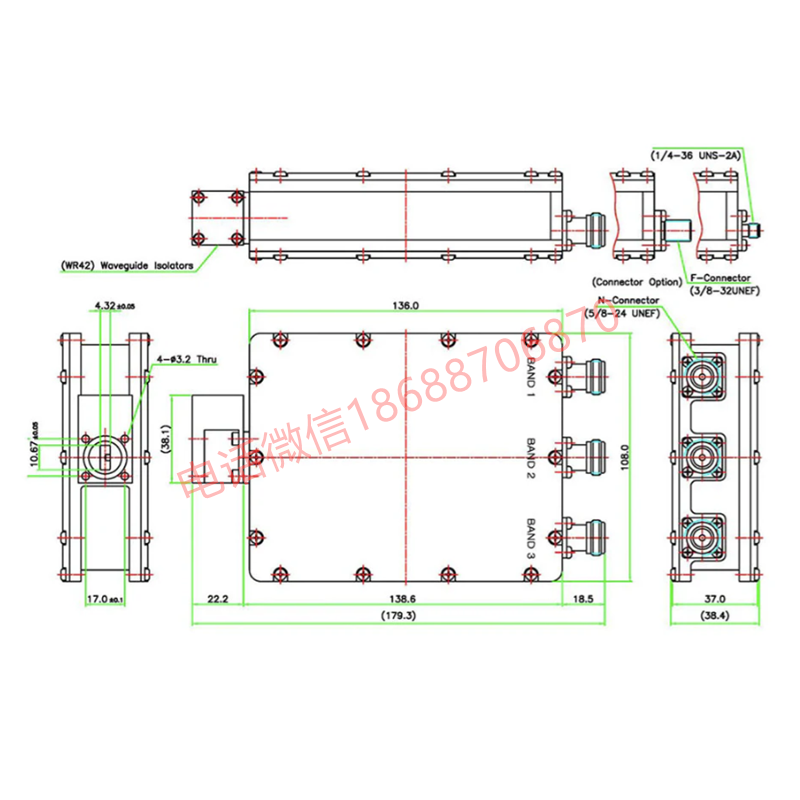

物理规格
产品高度 160.8 mm
产品长度 38.4 mm
产品重量 1 kg
产品宽度 108 mm
