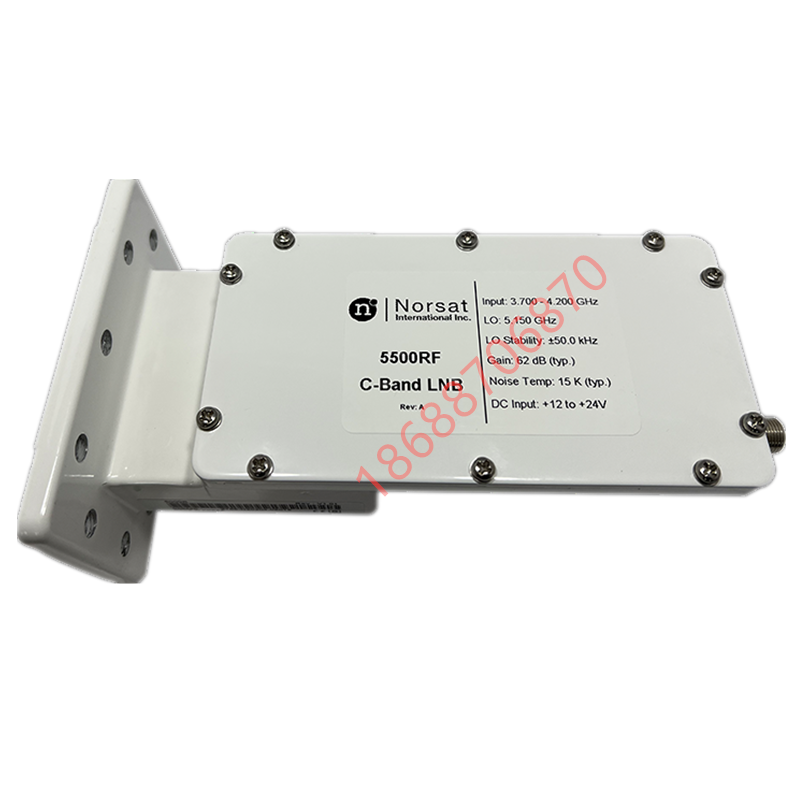

5500RF C-Band Single Band PLL LNB 5000R Series 抗5G干扰高频头 Norsat 诺赛特

C-Band Single Band PLL LNB 5000R Series

C频段抗5G干扰高频头 降频器 低噪声放大器

输入: 3.7 – 4.2 GHz

本振: 5.15 GHz

输出: 950 – 1450 MHz

稳定度: ±50 kHz

噪声系数: 15K Typ

18688706870
18688706870
18688706870

收藏
商品说明

适用于DVB（数字广播视频）、VSAT宽带、
军用卫星通信、融媒体中心、无线覆盖、气象、中波台、证卷中心终端及油气行业应用

技术参数
• 本振稳定性：±50 kHz
• 噪声温度：15 K（典型值）
• 重量：580克 / 20.5盎司

可用频段

| 输入频率（GHz） | 3.7 – 4.2 GHz |
| 本振频率（GHz） | 5.15 GHz |
| 输出频率（MHz） | 950 – 1450 MHz |

产品说明


  • 本振稳定性：±50 kHz

  • 噪声温度：15 K（典型值）

  • 相位噪声：

    • -65 dBc/Hz @ 1 kHz 偏移

    • -80 dBc/Hz @ 10 kHz 偏移

    • -95 dBc/Hz @ 100 kHz 偏移

  • 输入/输出驻波比（VSWR）：2.3:1

  • 变频增益：62 dB（典型值），55 dB（最小值），70 dB（最大值）

  • 输出P1dB：10 dBm

  • 电源要求：通过中频电缆中心导体供电，12 – 24V DC

  • 功耗：250 mA

  • 输入波导：CPR 229G

  • 尺寸：190 (长) × 115 (宽) × 78 (高) mm（7.1 × 4.0 × 2.8 英寸）

  • 重量：580克 / 20.5盎司

  • 工作温度范围：-40°C 至 +60°C

阻抗：F型 75欧姆
