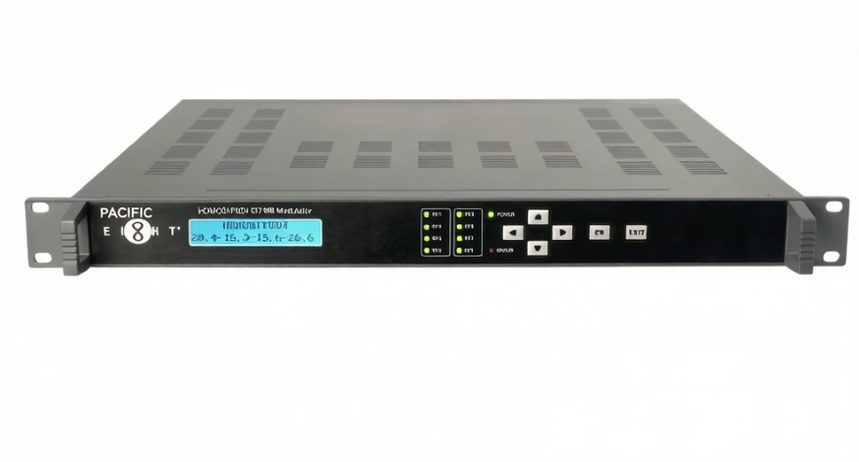

HDMODIF8D4,Transmodulator,PACIFIC,Eight

8 x DVB-S/S2 RF and 1 x ASI input

8路DVB-S/S2射频输入，1路ASI输入

8路DVB-S/S2射頻輸入，1路ASI輸入

Input frequency: 950~2150 MHz

输入频率：950~2150 MHz

輸入頻率：950~2150 MHz

Input symbol rate: 1~45 Msps

输入符号率：1~45 Msps

輸入符碼率：1~45 Msps

4 x DTMB RF output

4路DTMB射频输出

4路DTMB射頻輸出

Output frequency: 47~870 MHz

输出频率：47~870 MHz

輸出頻率：47~870 MHz

LCD / Keyboard control by front panel and network management by Ethernet

前面板LCD/按键控制，以太网远程网管

前面板LCD/按鍵控制，乙太網路遠端網管

Input / 输入

RF Input

8 x DVB-S/S2 Tuners

8路 DVB-S/S2 调谐器

8路 DVB-S/S2 調諧器

Frequency

950 ~ 2150 MHz

950 ~ 2150 MHz

950 ~ 2150 MHz

ASI Input

1 x ASI (BNC)

1路 ASI (BNC接口)

1路 ASI (BNC介面)

Symbol Rate

1 ~ 45 Msps

1 ~ 45 Msps

1 ~ 45 Msps

Connector

F-type, 75Ω

F型头，75Ω阻抗

F型頭，75Ω阻抗

Output / 输出

Frequency Range

47 ~ 870 MHz

47 ~ 870 MHz

47 ~ 870 MHz

Step Size

1 KHz

1 KHz步进

1 KHz步進

Constellation

4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

LDPC Code Rate

0.4, 0.6, 0.8

0.4, 0.6, 0.8

0.4, 0.6, 0.8

Carrier Mode

Single Carrier / Multi Carrier

单载波 / 多载波

單載波 / 多載波

Interleaving

240, 720

交织深度 240, 720

交織深度 240, 720

FEC

BCH / LDPC

BCH / LDPC 纠错编码

BCH / LDPC 糾錯編碼

Frame Mode

420 Fixed, 595 Fixed, 945 Fixed, 420 Var, 945 Var

帧模式：420固定、595固定、945固定、420可变、945可变

幀模式：420固定、595固定、945固定、420可變、945可變

MER

≥ 35 dB

≥ 35 dB

≥ 35 dB

Output Level

75 ~ 100 dBµV

75 ~ 100 dBµV

75 ~ 100 dBµV

Attenuation

0 ~ 25 dB (0.1 dB step)

0 ~ 25 dB (0.1 dB步进)

0 ~ 25 dB (0.1 dB步進)

General / 常规

Control

Front Panel LCD/Keypad, Ethernet Web

前面板LCD/键盘，以太网Web管理

前面板LCD/鍵盤，乙太網路Web管理

Dimensions

482 x 415 x 44 mm (1U)

482 x 415 x 44 mm (1U机架)

482 x 415 x 44 mm (1U機架)

Temp. Range

Op: 0~45°C / Storage: -20~80°C

工作：0~45°C / 存储：-20~80°C

工作：0~45°C / 儲存：-20~80°C

Power

AC 100-240V, 50Hz, 25W

AC 100-240V, 50Hz, 25W

AC 100-240V, 50Hz, 25W
