NJR2845C KU band LNB 低噪声放大器 下变频器

制造商日本Nisshinbo Micro Devices Inc.(原日本NJRC新日本无线电公司)  NJR2845C  KU band LNB 低噪声放大器

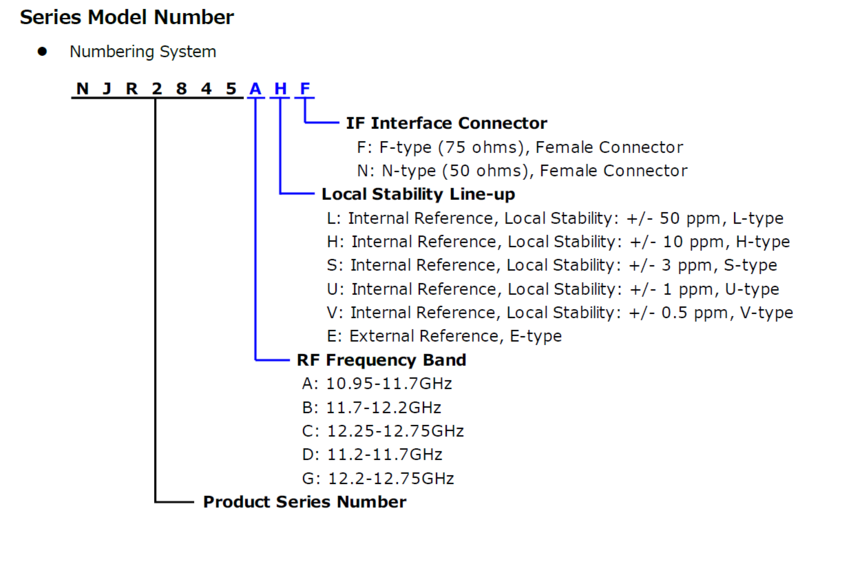

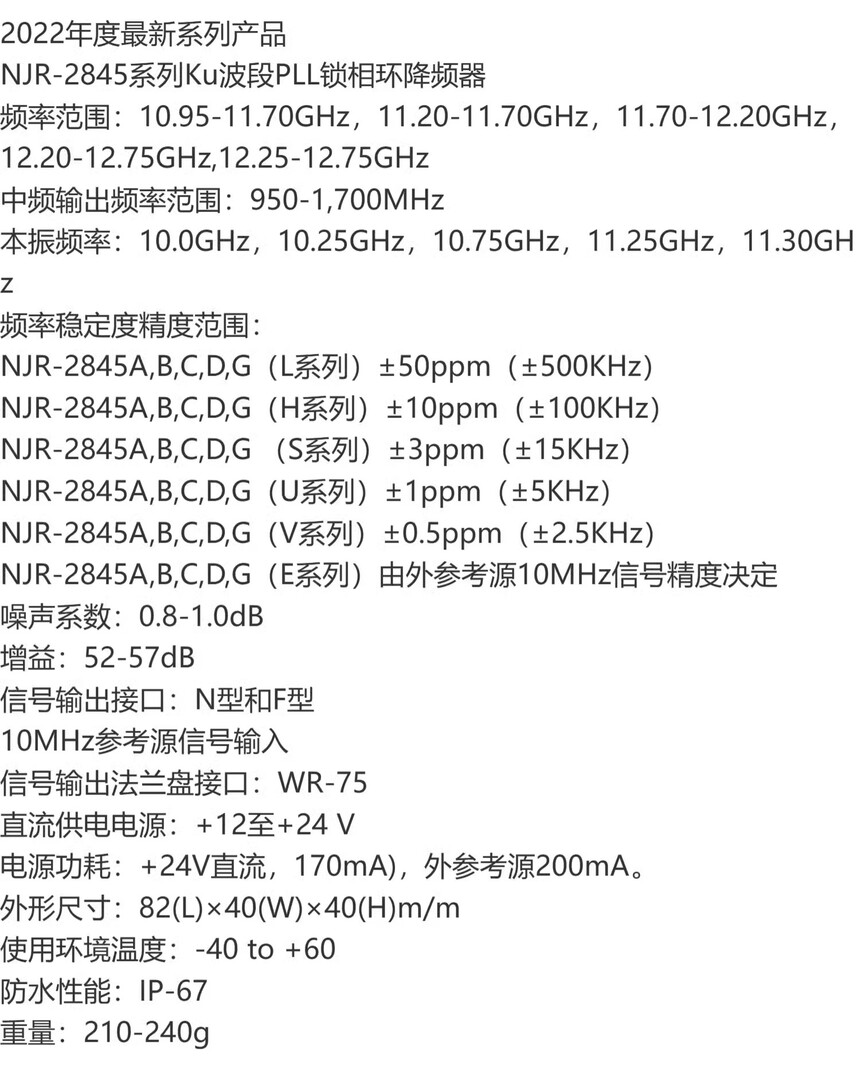

产品名称 Ku波段LNB低噪声降频器系列 型号标识 Ku BAND  PLL LNB

内部编码 MMEETIN2845BW 认证等级 IPRATING IP87

系列分类 内参考源系列 外参考源系列

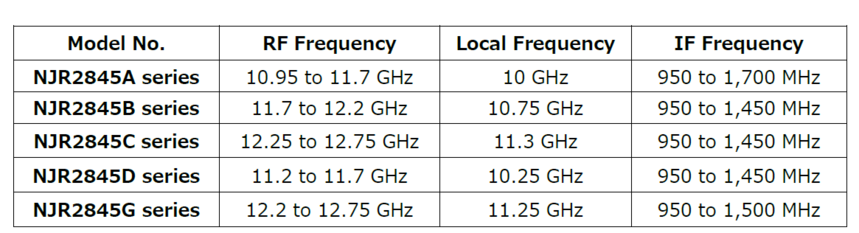

型号                              NJR-2845B         NJR-2845C                  NJR-2845D                  NJR-2845G                      NJR-2845E

输入频率范围 10.95-11.70GHz       11.70-12.20GHz   12.25-12.75GHz        11.20-11.70GHz            12.20-12.75GHz              10MHz外参考源

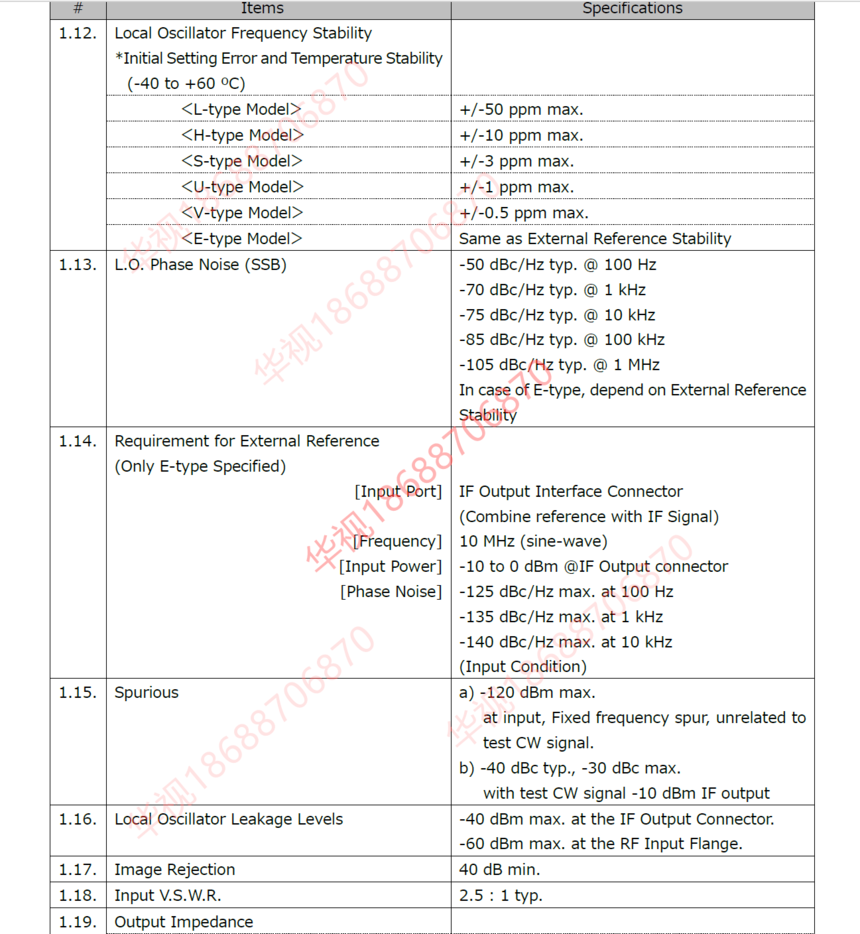

相位噪声SSB -50dBc/Hz@100Hz  -70dBc/Hz@1KHz  -75dBc/Hz@100KHz  -85dBc/Hz@100KHz   -105dBc/Hz@11MHz     -125dBc/Hz@100Hm

-135dBc/Hz@1Kh

-140dBc/Hz@10KHz

核心参数

噪声系数@+25℃ 0.8dB(典型)/1.0dB(最大)

控制增益@+25℃ 52dB(最小)-57dB(最大)

VSWR输入 2.5:1(典型)

VSWR输出 23:1(最大)

镜像抑制 40dBc(最小)

接口规格

输入接口 WR-75法兰盘（含凹槽口）

输出接口 F型75Ω / N型50Ω（红色标注）

电气特性

直流工作电压 +10V ~ +24V

极限输入电压 +28VDC（瞬时）

参考源信号电平 -10dBm ~ 0dBm（内参考源）

+13dBm（外参考源10MHz）

功耗电流 170mA（内参考源）/200mA（外参考源）

输出功率@1dB G.C.P.0dBm(最小)
