NJR-2836U Ku Band LNB JRC 降频器 高频头 下变频放大器 低噪声放大器

• NJR-2835频率范围：11.70-12.20GHz，本振：10.75GHz

• NJR-2836频率范围：12.25-12.75GHz，本振：11.30GHz

• NJR-2837频率范围：10.95-11.70GHz，本振：10.00GHz

• NJR-2839频率范围：11.20-11.70GHz，本振：10.25GHz

• 型号后缀标识U为1ppm相当于5KHz

• 型号后缀标识S为3ppm相当于15KHz

• 型号后缀标识H为10ppm相当于50KHz

• L波段输出信号接口：F型和N型，75和50欧姆

• 矩形波导口WR-75，增益：55-60dB，供电电压：12-24V，功耗电流：200mA，重量：260克

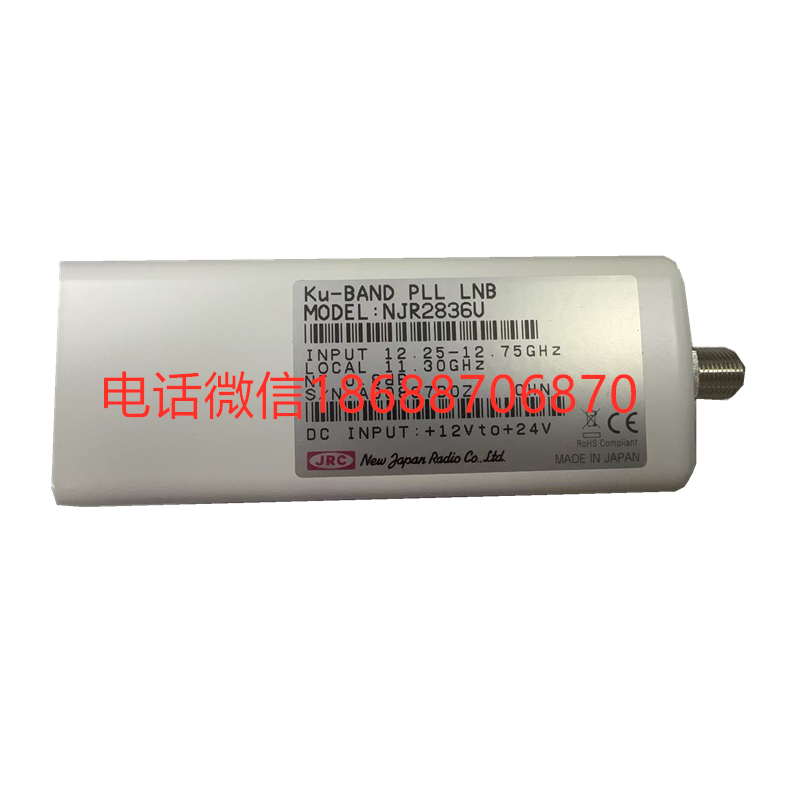

NJR2836U是New Japan Radio（日清纺微电子）生产的低噪声模块，工作在Ku波段，适用于卫星通信等高频应用。以下是关键参数：

基本参数

• ‌工作频率‌：射频输入12.25–12.75 GHz，中频输出950–1450 MHz，本振频率11.3 GHz 。 ‌

• ‌增益‌：55–60 dB 。 ‌‌

• ‌噪声系数‌：0.8–1.0 dB 。 ‌

• ‌VSWR‌：输入端2.5:1，输出端2.3:1 。 ‌‌

特性

• 低噪声设计，适合高灵敏度接收系统 。 ‌‌

• 本振频率稳定性：±1 ppm（±10 kHz典型值） 。 ‌‌

• 符合

  RoHS标准

  ，重量260克 。 ‌‌2

应用场景

主要用于VSAT通信、卫星接收等需要高增益和低噪声的Ku波段系统
