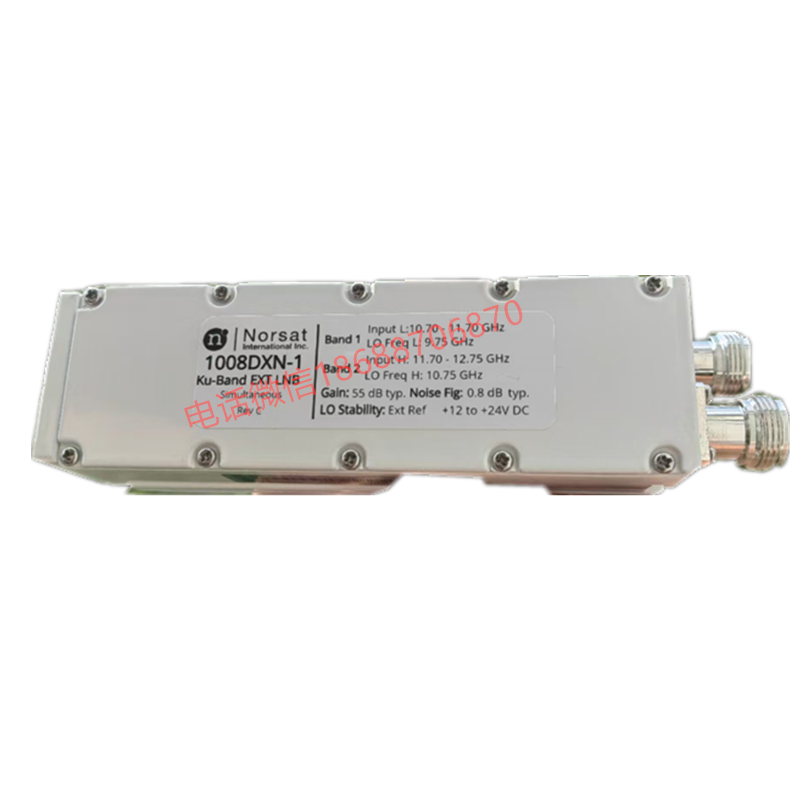

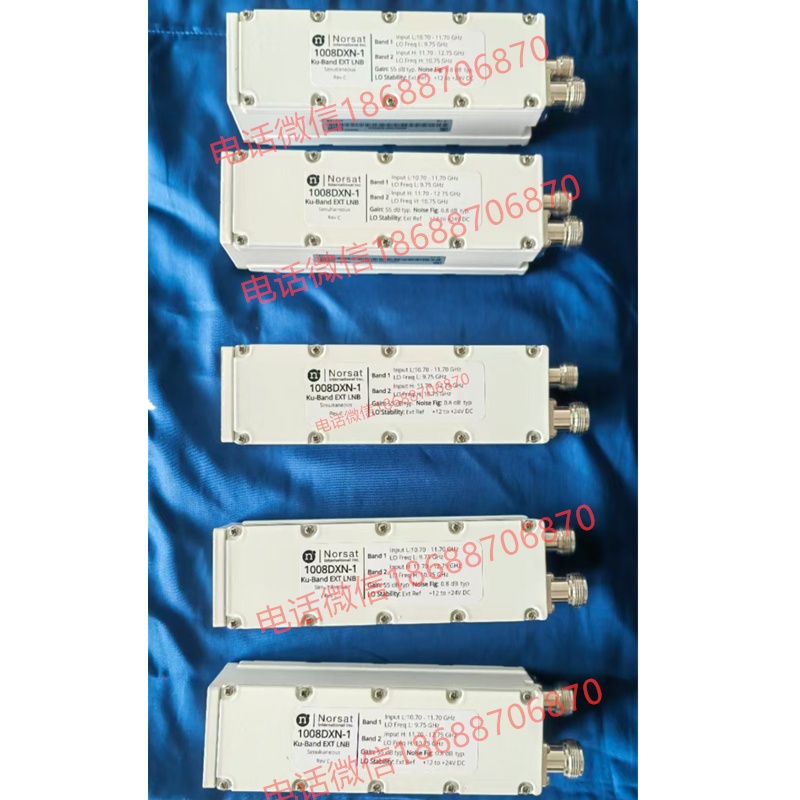

NORSAT诺赛特1108DH-1/2单极化双通道双本振PLL锁相环降频器

1108DHF-1/2和1108DHN-1/2系列单极化双通道双本振PLL锁相环降频器，内置2个独立的通道的双波段双本振LNB降频器在内部，每个通道分别对应一个频段和本振频率，H/高表示高本振通道和L/低本振通道，各自通道的频率覆盖范围有所差异，有F接口和N型接口等2款类型及2个波段的频率范围，用户可根据型号类型订购选用。

型号与参数规格选择；

1，型号1108DHF-1，频率范围：1端口，10.70-11.70GHz，本振：9.75GHz，2端口，11.70-12.75GHz，本振：10.750GHz，F型接口。

2，型号1108DHN-2，频率范围：1端口，10.95-11.70GHz，本振：10.00GHz，2端口，11.70-12.75GHz，本振：10.750GHz，N型接口。

3，型号1008DXF-1，频率范围：1端口，10.70-11.70GHz，本振：9.75GHz，2端口，11.70-12.75GHz，本振：10.750GHz，10MHz外参考源，F型接口。

4，型号1008DXF-2，频率范围：1端口，10.70-11.70GHz，本振：10.00GHz，2端口，11.70-12.75GHz，本振：10.750GHz，10MHz外参考源，N型接口。

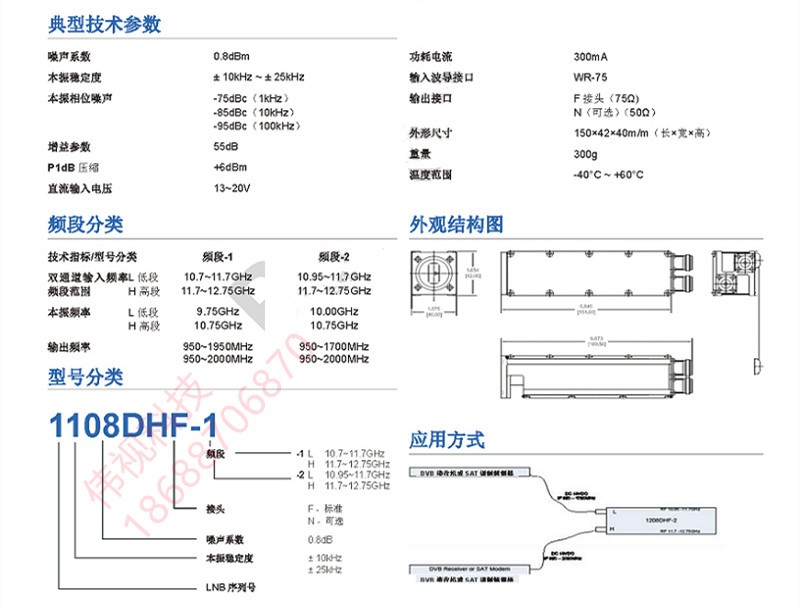

噪声系数：典型值为0.8 dB，在室温@中心频率（CF）下最大为0.85 dB
本振（L.O.）稳定性：±10 kHz，±25 kHz
相位噪声（单边带，SSB）最大值：在1 kHz处为-70 dBc，在10 kHz处为-80 dBc，在100 kHz处为-90 dBc
输入电压驻波比（VSWR）：最大为2.2:1
输出电压驻波比（VSWR）：最大为2.0:1
增益：典型值为55 dB，最小为50 dB，最大为62 dB
增益平坦度：≤4 dB峰峰值（在整个频段内）
输出1 dB压缩点（P1dB）：最小为+5 dBm
直流电源：+13V至+20V直流电
电流：最大为450 mA
输入（防水）：WR-75波导带槽设计

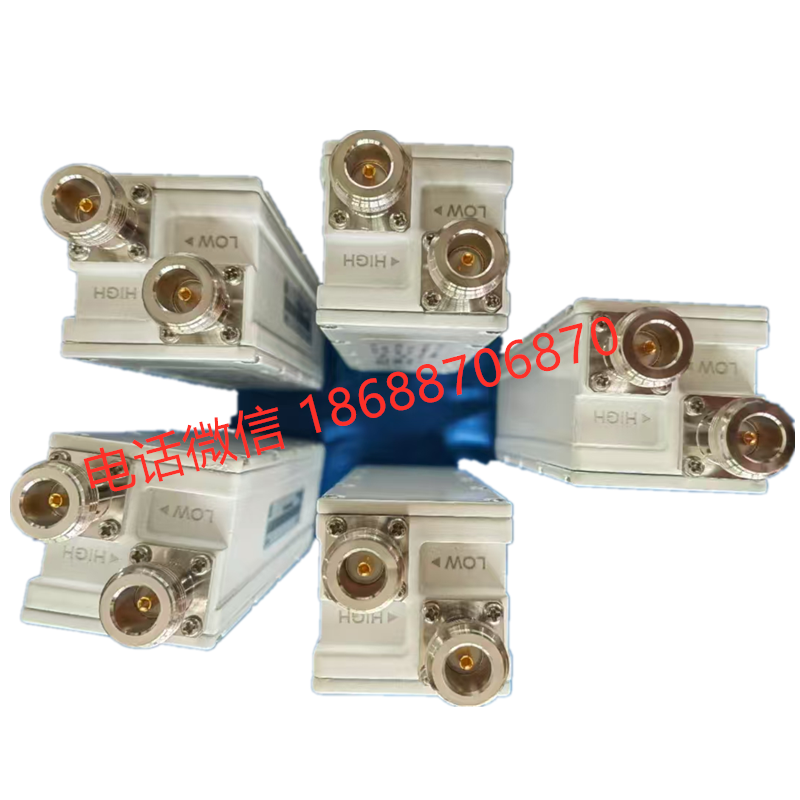

输出（防水）：F型连接器（75欧姆）或N型连接器（50欧姆）
尺寸（长×宽×高）：155 mm × 42 mm × 40 mm（6.10英寸 × 1.65英寸 × 1.57英寸）
重量：300克（10.58盎司）
工作温度：-40°C至+60°C
存储温度：-40°C至+80°C（选项1和选项2）
频段（GHz）：
L频段：10.7 - 11.7（选项1）；10.95 - 11.7（选项2）
H频段：11.7 - 12.75（选项1和选项2）
本振频率（GHz）：
L频段：9.75（选项1）；10.00（选项2）
H频段：10.75（选项1和选项2）
中频（IF）频率（MHz）：
L频段：950 - 1950（选项1）；950 - 1700（选项2）
H频段：950 - 2000（选项1和选项2）
