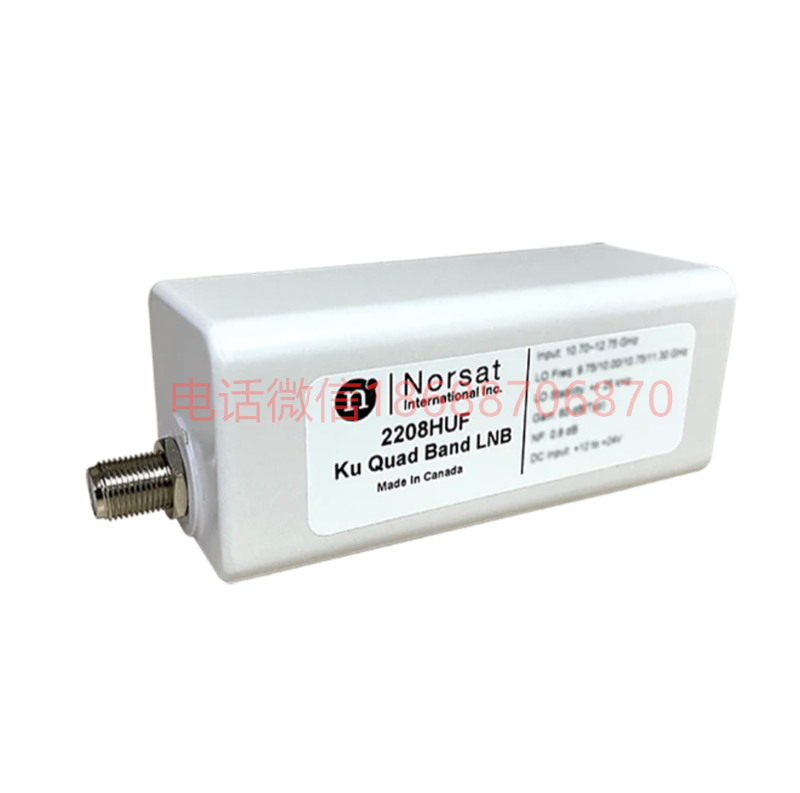

Norsat Ku band LNB 诺赛特/诺萨特/诺塞特 Ku高频头 降频器 2000系列
21系列高频头完整型号清单 (F型接头, 内部参考)
单波段 (S) 型号
噪声系数 | A频段 (11.7-12.20 GHz) | B频段 (12.25-12.75 GHz) | C频段 (10.95-11.70 GHz) | D频段 (10.70-11.80 GHz) |
0.7 dB | 2107HSAF | 2107HSBF | 2107HSCF | 2107HSDF |
0.8 dB | 2108HSAF | 2108HSBF | 2108HSCF | 2108HSDF |
0.9 dB | 2109HSAF | 2109HSBF | 2109HSCF | 2109HSDF |
多波段型号
波段类型 | 0.7dB噪声系数 | 0.8dB噪声系数 | 0.9dB噪声系数 |
双波段 (D) | 2107HDAF, 2107HDBF, 2107HDCF, 2107HDDF | 2108HDAF, 2108HDBF, 2108HDCF, 2108HDDF | 2109HDAF, 2109HDBF, 2109HDCF, 2109HDDF |
三波段 (T) | 2107HTAF, 2107HTBF, 2107HTCF, 2107HTDF | 2108HTAF, 2108HTBF, 2108HTCF, 2108HTDF | 2109HTAF, 2109HTBF, 2109HTCF, 2109HTDF |
四波段 (U) | 2107HUAF, 2107HUBF, 2107HUCF, 2107HUDF | 2108HUAF, 2108HUBF, 2108HUCF, 2108HUDF | 2109HUAF, 2109HUBF, 2109HUCF, 2109HUDF |
�� 22系列高频头完整型号清单 (F型接头, 内部参考)
单波段 (S) 型号
噪声系数 | A频段 | B频段 | C频段 | D频段 |
0.7 dB | 2207HSAF | 2207HSBF | 2207HSCF | 2207HSDF |
0.8 dB | 2208HSAF | 2208HSBF | 2208HSCF | 2208HSDF |
0.9 dB | 2209HSAF | 2209HSBF | 2209HSCF | 2209HSDF |
多波段型号
波段类型 | 0.7dB噪声系数 | 0.8dB噪声系数 | 0.9dB噪声系数 |
双波段 (D) | 2207HDAF, 2207HDBF, 2207HDCF, 2207HDDF | 2208HDAF, 2208HDBF, 2208HDCF, 2208HDDF | 2209HDAF, 2209HDBF, 2209HDCF, 2209HDDF |
三波段 (T) | 2207HTAF, 2207HTBF, 2207HTCF, 2207HTDF | 2208HTAF, 2208HTBF, 2208HTCF, 2208HTDF | 2209HTAF, 2209HTBF, 2209HTCF, 2209HTDF |
四波段 (U) | 2207HUAF, 2207HUBF, 2207HUCF, 2207HUDF | 2208HUAF, 2208HUBF, 2208HUCF, 2208HUDF | 2209HUAF, 2209HUBF, 2209HUCF, 2209HUDF |
�� 选型与应用要点
在选择型号时，了解关键参数的实际意义非常重要：
· 噪声系数 (Noise Figure)：这是衡量高频头性能的核心指标，表示信号在通过高频头时信噪比的恶化程度。数值越小，性能越好。例如，0.7dB的型号在接收微弱信号时通常比0.9dB的型号有更好的表现。
· F型接头 (F Connector)：这是高频头与同轴电缆连接的标准接口。需要注意的是，F头有英制和公制两种螺纹标准，两者不能混用。高频头上使用的多为英制F型接头。在选配线缆和F头时，务必确认螺纹规格匹配，并确保连接牢固，以避免信号问题或短路风险。
· 内部参考源 (Internal Reference)：代码“H”代表高频头使用内部参考源（通常是温补晶体振荡器）来稳定其内部本振的频率。这对于确保下变频后的信号频率稳定、避免接收机失锁至关重要。
· 波段选择：单波段（S）高频头结构简单，适用于固定接收单一频段。多波段（如双本振D波段）高频头则能覆盖更宽的频率范围，通过接收机信号切换本振，适用于更复杂的接收场景。
�� 如何订购
如果您需要订购或获取特定型号的详细报价及技术文档，建议直接联系供应商Norsat International Inc.联系电话/微信为+86 18688706870。
希望这份完整的型号清单能够帮助您顺利完成选型和订购！如果您对特定型号有更详细的技术疑问，建议在联系供应商时提供具体型号代码，以便获得最准确的信息。
下面的表格整理了基于A, B, C, D四个标准单波段的常见型号变体。
型号示例 | 参数解读 |
2107HSAF | 21: 系列号 • 07: 0.7 dB 噪声系数 • H: 内部参考 • S: 单波段 • A: A频段 (11.7-12.2 GHz) • F: F型头 (75Ω) |
2108HSAF | 21 • 08: 0.8 dB 噪声系数 • H • S • A • F |
2109HSAF | 21 • 09: 0.9 dB 噪声系数 • H • S • A • F |
2107HSBF | 21 • 07 • H • S • B: B频段 (12.25-12.75 GHz) • F |
2108HSBF | 21 • 08 • H • S • B • F |
2109HSBF | 21 • 09 • H • S • B • F |
2107HSCF | 21 • 07 • H • S • C: C频段 (10.95-11.70 GHz) • F |
2108HSCF | 21 • 08 • H • S • C • F |
2109HSCF | 21 • 09 • H • S • C • F |
2107HSDF | 21 • 07 • H • S • D: D频段 (10.70-11.80 GHz) • F |
2108HSDF | 21 • 08 • H • S • D • F |
2109HSDF | 21 • 09 • H • S • D • F |
参数分类参数项规格详情核心性能噪声系数 (室温 17°C)0.7 dB 典型值，0.8 dB 最大值 (在室温及中心频率下)
0.8 dB 典型值，0.9 dB 最大值 (在室温及中心频率下)
0.9 dB 典型值，1.0 dB 最大值 (在室温及中心频率下)本振稳定度±10 kHz 或 ±25 kHz相位噪声（SSB）最大值-75 dBc/Hz @ 1 kHz
-80 dBc/Hz @ 10 kHz
-93 dBc/Hz @ 100 kHz射频特性输入电压驻波比 (VSWR)2.3 : 1 （最大值）输出电压驻波比 (VSWR)2.2 : 1 （最大值）增益60 dB （典型值），55 dB （最小值），65 dB （最大值）增益平坦度（全频带内）≤ 6 dB （峰峰值）输出1dB压缩点 (P1dB)+5 dBm （最小值）电气与接口直流电源+12V 至 +24V DC Tone信号（用于频段选择）频率：22 kHz ± 4 kHz
幅度电压：0.6 V ± 0.2 V
占空比：50% ± 10%工作电流350 mA （最大值）输入接口（防雨）WR-75 波导接口（带槽）输出接口（防雨）F型接头（75 Ohm）或 N型接头（50 Ohm）结构与环境外形尺寸 (长 x 宽 x 高)113 mm x 44 mm x 43 mm
（4.46英寸 x 1.72英寸 x 1.70英寸）重量300 g （14.11盎司）工作温度-40°C 至 +70°C存储温度-50°C 至 +80°C
