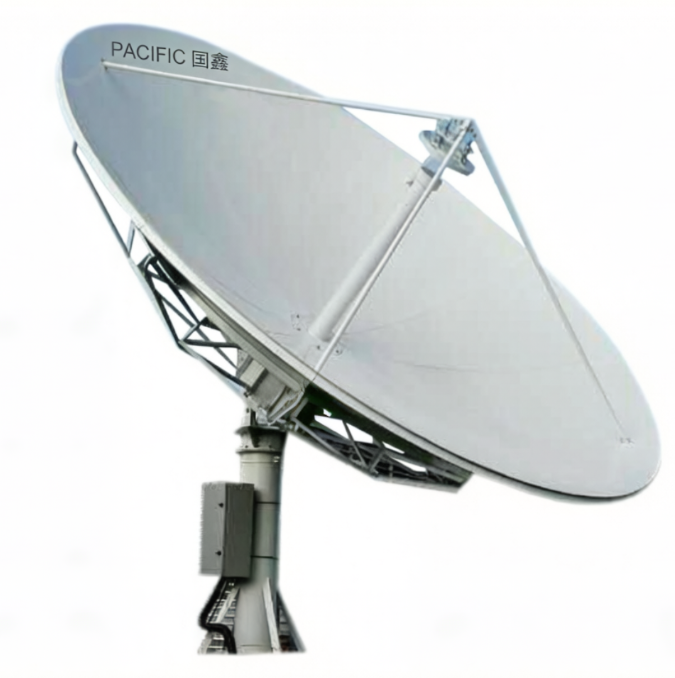

S370A-P,Satellite Solid Antenna,PACIFIC,Eight,卫星天线

Stretch formed aluminum reflector with high precision

高精度拉伸成型铝反射面

高精度拉伸成型鋁反射面

Well in anti-corrosion

优异的防腐蚀性能

優異的防腐蝕性能

Excellent in stability

卓越的结构稳定性

卓越的結構穩定性

Accurate in adjustment

精准的调节机构

精準的調節機構

Antenna / 天线

3.7M C-BAND

3.7米 C波段

3.7米 C波段

Frequency / 频率

3.4 ~ 4.2 GHz

3.4 ~ 4.2 GHz

3.4 ~ 4.2 GHz

VSWR / 驻波比

1.3:1

1.3:1

1.3:1

Insertion Loss / 插入损耗

0.25 dB

0.25 dB

0.25 dB

Feed Interface / 馈源接口

WR229F

WR229F

WR229F

Polarization Isolation / 极化隔离度

35 dB

35 dB

35 dB

-3dB Beamwidth / -3dB波束宽度

1.44°

1.44°

1.44°

First Sidelobe / 第一旁瓣

≤ -14 dB

≤ -14 dB

≤ -14 dB

Gain / 增益

41.15dB (F = 3.8 GHz)

41.15dB (F = 3.8 GHz)

41.15dB (F = 3.8 GHz)

Noise Temperature / 噪声温度

35°K @10°

35°K @10°

35°K @10°

Antenna Optics / 天线光学

Prime-focus

正馈

正饋

Elevation Adjustment / 俯仰调节

10° ~ 90°

10° ~ 90°

10° ~ 90°

Azimuth Adjustment / 方位调节

Manual 0° ~ 360° continuous fine adjustment
Motorized ± 85° continuous adjustment
(Detach into three grade)

手动 0° ~ 360° 连续微调
电动 ± 85° 连续调整
(分三级拆卸)

手動 0° ~ 360° 連續微調
電動 ± 85° 連續調整
(分三級拆卸)

Wind Loading / 抗风能力

125mph / 200kmph Survival

存活风速 125英里/小时 / 200公里/小时

存活風速 125英里/小時 / 200公里/小時

Operation Temperature / 工作温度

-45°C ~ 60°C

-45°C ~ 60°C

-45°C ~ 60°C

Relative Humidity / 相对湿度

0% ~ 100%

0% ~ 100%

0% ~ 100%

Seismic Capacity / 抗震等级

0.3G's horizontal / 0.15G's vertical

水平 0.3G / 垂直 0.15G

水平 0.3G / 垂直 0.15G

Weight / 重量

289 kg

289 公斤

289 公斤

Note / 备注

* Other diameter on request

* 其他口径可根据需求定制

* 其他口徑可根據需求定制
