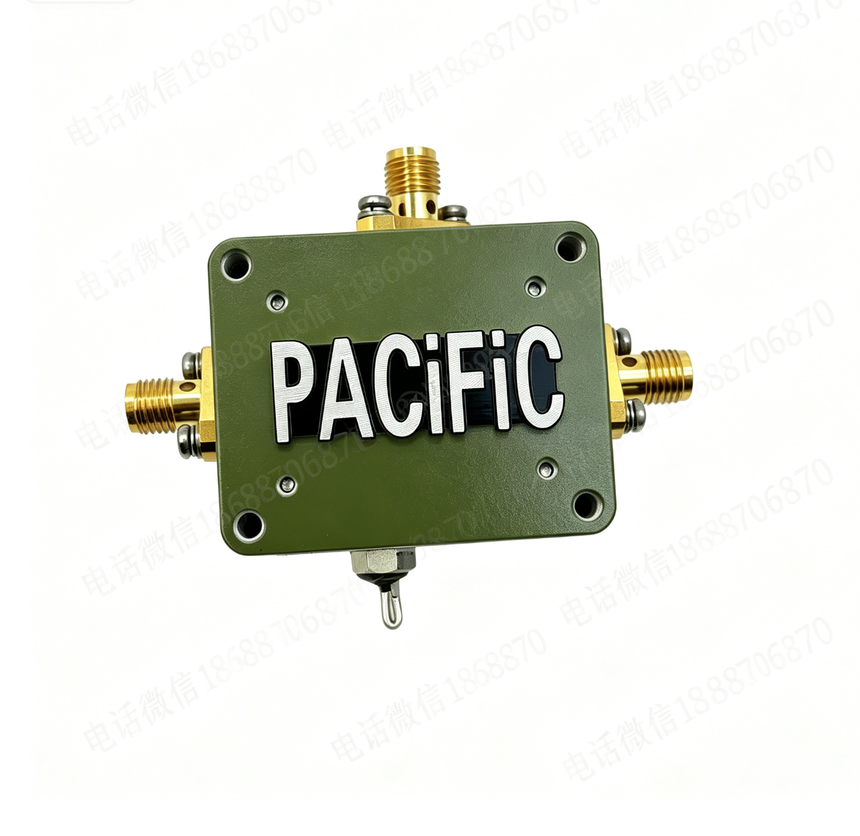

带直流插入器的L型双工器 10 MHz,Diplexer 10 MHz and L-band

LBand（L 波段）工作频率

9502150MHz

直流输入电压

+13V ~ +28V

最大承载电流

1A

插入损耗

9502150MHz 频段最大值 1dB

LBand 回波损耗

N 型、SMA 接头：最小值 10dB，典型值 15dB；F 型接头：最小 8dB，典型值 13dB（输入 / 输出端口）

10MHz 输入端口回波损耗

大于 20dB

10MHz 输出端口回波损耗

大于 20dB

LBand 群时延

最大 ±1ns

外形尺寸（N 接头版本）

96 × 28 × 89mm

重量

F 型及 SMA 接头：209g；N 型接头：249g

工作及储存温度范围

40℃ ~ +80℃（40℉~+176℉）

平均无故障时间 MTBF

依据 MILHDBK217F Notice2 标准：地面固定工况 (GF)：＞9000000 小时；机载、人居、货运环境 (AIC)：＞4500000 小时；产品等级：商用级；MTBF 核算环境温度：+35℃

防护等级

IP67

22kHz 旁路功能

可连通接收机或者外接信号源；直流隔离开启时该功能无效

10MHz 旁路功能

标配支持

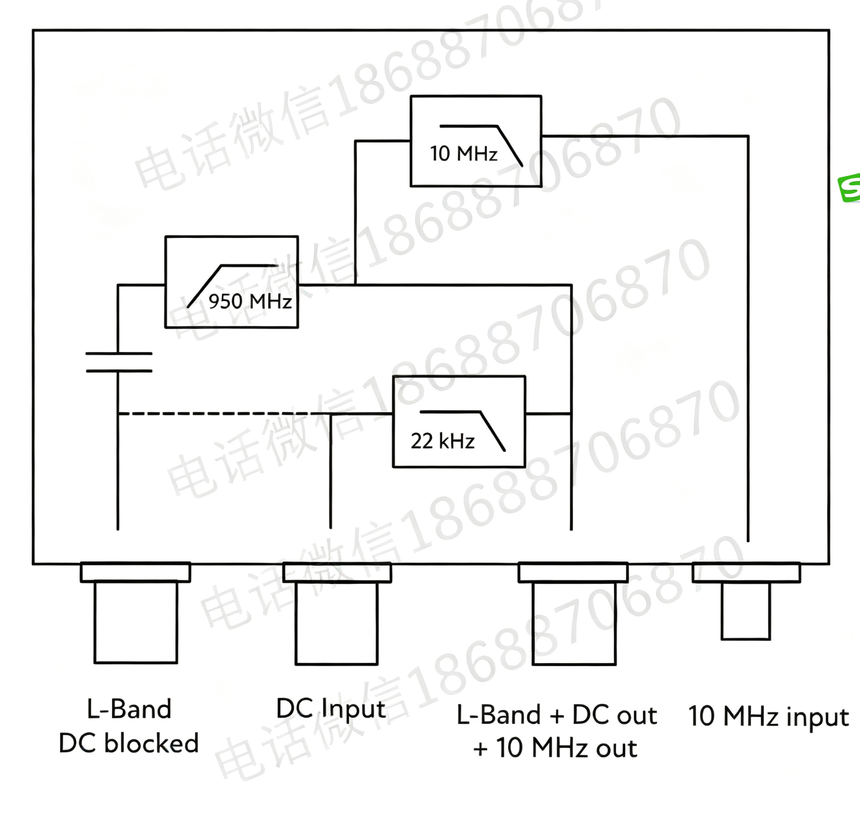

项目

规格参数

输入接头 (A)

SMA50Ω 母头、N50Ω 母头或者 F75Ω 母头可选

输出接头 (C)

SMA50Ω 母头、N50Ω 母头或者 F75Ω 母头可选

直流输入接头 (B)

SMA50Ω 母头、N50Ω 母头、F75Ω 母头，或者搭配 2 米线缆引出可选

10MHz 接头 (D)

仅 SMA50Ω 母头这一种规格

项目

规格参数

输入接头 (A)

SMA50Ω 母头、N50Ω 母头或者 F75Ω 母头可选

输出接头 (C)

SMA50Ω 母头、N50Ω 母头或者 F75Ω 母头可选

直流输入接头 (B)

SMA50Ω 母头、N50Ω 母头、F75Ω 母头，或者搭配 2 米线缆引出可选

10MHz 接头 (D)

仅 SMA50Ω 母头这一种规格
