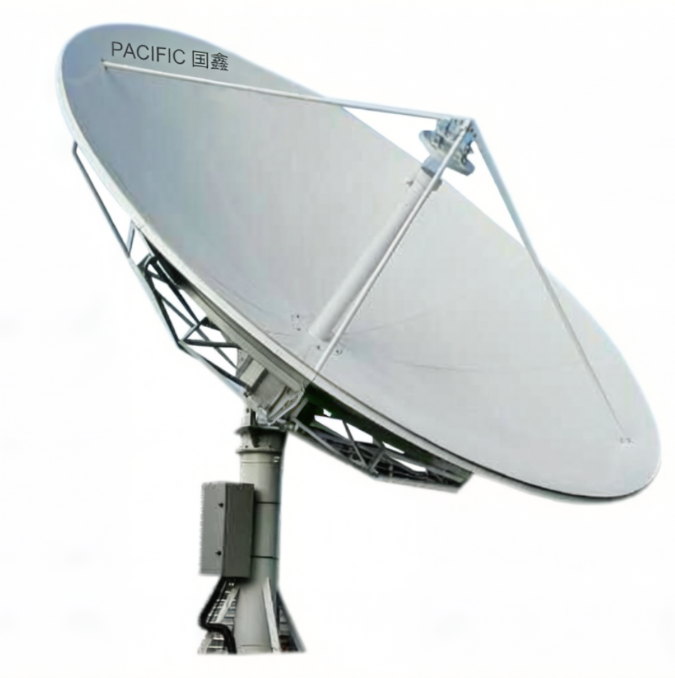

S300A-P,Satellite Solid Antenna,PACIFIC,Eight,3米卫星天线

Stretch formed aluminum reflector with high precision

高精度拉伸成型铝反射面

高精度拉伸成型鋁反射面

Well in anti-corrosion

优异的防腐蚀性能

優異的防腐蝕性能

Excellent in stability

卓越的结构稳定性

卓越的結構穩定性

Accurate in adjustment

精准的调节机构

精準的調節機構

Antenna / 天线

3M C-BAND

3米 C波段

3米 C波段

Frequency / 频率

3.4 ~ 4.2 GHz

3.4 ~ 4.2 GHz

3.4 ~ 4.2 GHz

VSWR / 驻波比

1.3:1

1.3:1

1.3:1

Insertion Loss / 插入损耗

0.25 dB

0.25 dB

0.25 dB

Feed Interface / 馈源接口

WR229F

WR229F

WR229F

Polarization Isolation / 极化隔离度

35 dB

35 dB

35 dB

-3dB Beamwidth / -3dB波束宽度

1.77°

1.77°

1.77°

First Sidelobe / 第一旁瓣

≤ -14 dB

≤ -14 dB

≤ -14 dB

Gain / 增益

39.33dB (F = 3.8 GHz)

39.33dB (F = 3.8 GHz)

39.33dB (F = 3.8 GHz)

Noise Temperature / 噪声温度

34°K @10°

34°K @10°

34°K @10°

Antenna Optics / 天线光学

Prime-focus

正馈

正饋

Elevation Adjustment / 俯仰调节

0° ~ 90°

0° ~ 90°

0° ~ 90°

Azimuth Adjustment / 方位调节

0° ~ 360° Continuous fine adjustment

0° ~ 360° 连续微调

0° ~ 360° 連續微調

Wind Loading / 抗风能力

125mph / 200kmph Survival

存活风速 125英里/小时 / 200公里/小时

存活風速 125英里/小時 / 200公里/小時

Operation Temperature / 工作温度

-45°C ~ 60°C

-45°C ~ 60°C

-45°C ~ 60°C

Relative Humidity / 相对湿度

0% ~ 100%

0% ~ 100%

0% ~ 100%

Seismic Capacity / 抗震等级

0.3G horizontal / 0.15G vertical

水平 0.3G / 垂直 0.15G

水平 0.3G / 垂直 0.15G

Weight / 重量

170 kg

170 公斤

170 公斤

Note / 备注

* Other diameter on request

* 其他口径可根据需求定制

* 其他口徑可根據需求定制
