商品说明

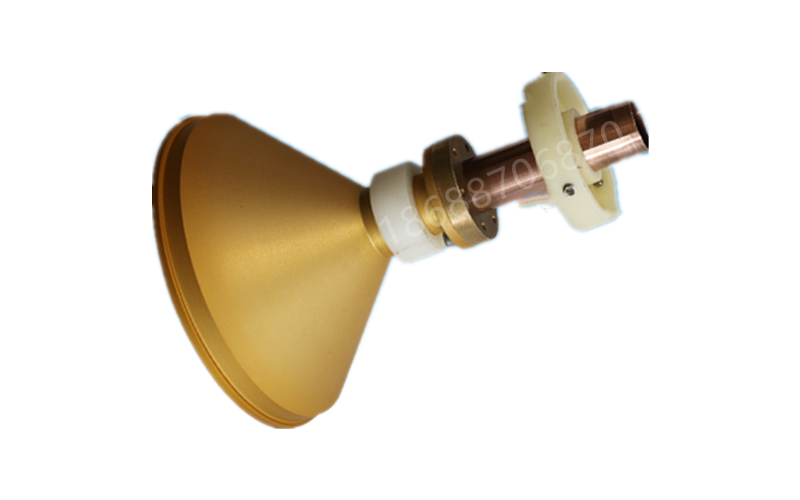

KU偏焦馈源,KU偏馈集波器


型号:HS-KU90


简介:HS-KU90是一款应用于0.9米、1.2米、1.8米、2.4米及以上偏馈通信天线接收高频电磁波的集波器,也叫KU偏焦馈源,,随着卫星通信业务的不断增长,对大容量Ku频段的需求日益增多,这套Ku馈源系统配合市场需求而设计。


               KU偏焦馈源系统由阶梯波纹喇叭,导波管,(一体化LNB匹配导波管或分体圆转矩导波管)可实现收发信号同馈源的目的,可根据客户需求实现线极化或者圆极化的设计。



技术指标:


a)Ku频段接收一体馈源覆盖10.7~12.75GHz


b)波束宽度:全频段10dB波束宽度约100度;


c)极化方式:线极化(搭载一体导波管则水平垂直双极化,圆转矩导波管匹配单极化);


d)电压驻波比:小于1.6;


e)交叉极化隔离:大于30dB(轴向);


f)端口隔离:大于85dB;


g)插入损耗:小于0.8dB


h)尺寸要求:满足指标的同时尽量小
