Ku 偏馈源（收发一体）

用于卫星信号接收与发射 · 技术参数规格书

Ku Offset Feed (Transmit & Receive) · Technical Specification

注 / Note：本规格书所列技术参数为 Ku 偏馈源（收发）行业典型参考值，正式发布或用于采购前请以产品实测数据替换。

摘要 / Abstract

本文档为 Ku 偏馈源（收发一体）的官方技术参数规格书。该馈源专为偏馈抛物面天线设计，可同时完成卫星信号的接收（Rx）与发射（Tx），采用铝合金精密加工与导电氧化处理，配备标准 WR75（BJ120）波导接口，具有低损耗、高隔离、宽温与 IP67 防护等特性，适用于双向 VSAT、卫星电视收发、SNG、偏远地区宽带、海事与应急通信等严苛户外场景。

Key specifications: Receive (Rx) 10.70–12.75 GHz, Transmit (Tx) 13.75–14.50 GHz, Interface WR75 (BJ120) waveguide for both ports, Dual-linear polarization (circular optional), Tx-Rx Isolation ≥ 60 dB, VSWR ≤ 1.25 (Rx) / ≤ 1.30 (Tx), Operating Temperature -40 °C to +70 °C, Ingress Protection IP67.

目录 / Table of Contents

1. 产品概述 / Product Overview

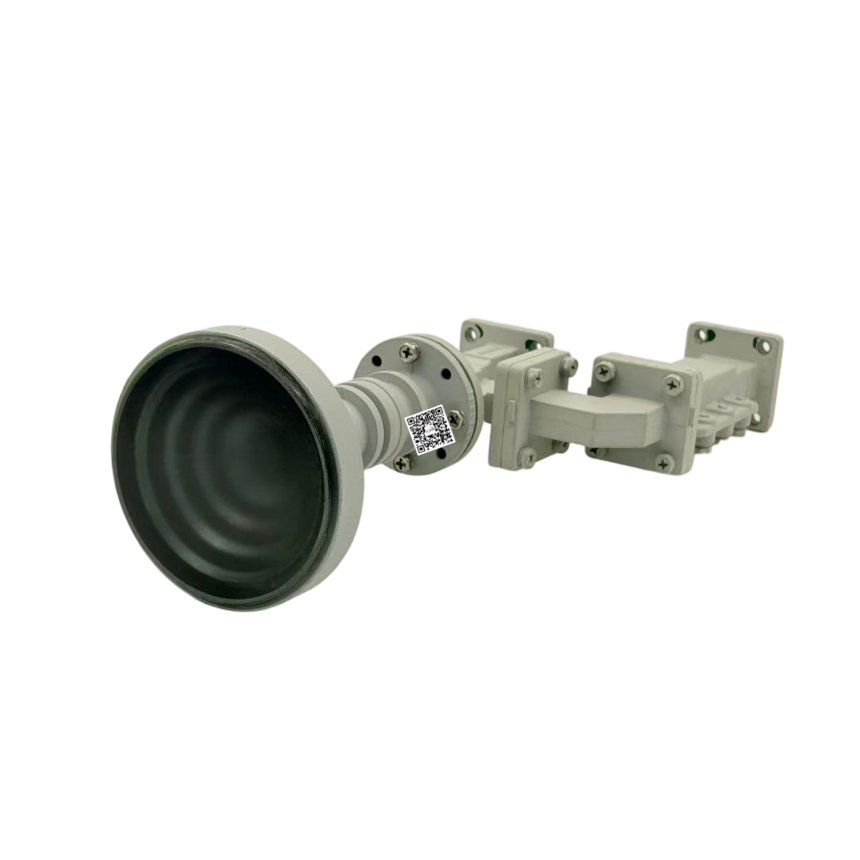

本产品是一款用于偏馈抛物面天线的 Ku 波段偏馈源（Offset Feed），集接收与发射功能于一体，可将卫星下行信号高效汇聚至 LNB/下变频，并将上行信号经 BUC/上变频辐射至卫星。结构紧凑、遮挡小、增益效率高，适配主流偏馈卫星天线，满足双向卫星通信需求。

This product is a Ku-band offset feed for offset parabolic antennas, integrating both receiving and transmitting functions. It efficiently collects the satellite downlink into the LNB/downconverter and radiates the uplink from the BUC/upconverter toward the satellite. Compact, low-blockage and high-efficiency, it is compatible with mainstream offset satellite antennas for two-way satellite communications.

2. 技术参数表 / Technical Specifications

3. 参数详解 / Parameter Details

3.1 Frequency Range / 频率范围

接收频段覆盖 10.70–12.75 GHz，兼容全球 Ku 波段下行广播与通信标准（含 FSS 与 BSS/DTH）；发射频段 13.75–14.50 GHz，符合 Ku 波段上行链路典型分配。

Receive covers 10.70–12.75 GHz, compatible with global Ku-band downlink broadcasting and communication standards (FSS and BSS/DTH); transmit covers 13.75–14.50 GHz, matching typical Ku-band uplink allocations.

3.2 Interface / 接口类型

接收端与发射端均采用标准 WR75（BJ120）矩形波导接口，可直接匹配 Ku 波段 LNB、BUC 及波导组件，安装便捷、密封性能优异。

Both Rx and Tx ports use standard WR75 (BJ120) rectangular waveguide interface, directly matching Ku-band LNB, BUC and waveguide assemblies, with easy installation and excellent sealing.

3.3 Polarization & Isolation / 极化与隔离

支持线极化双极化（水平/垂直或 ±45° 斜极化），可选圆极化；收发端口内置高隔离结构，Tx-Rx 隔离 ≥ 60 dB，极化隔离 ≥ 30 dB，有效抑制自干扰与交叉极化串扰。

Supports dual-linear polarization (H/V or ±45° slant), circular optional; built-in high-isolation structure provides Tx-Rx isolation ≥ 60 dB and polarization isolation ≥ 30 dB, effectively suppressing self-interference and cross-polarization crosstalk.

3.4 Material & Protection / 材质与防护

• 材质 / Material：铝合金 6061-T6，表面导电氧化，耐腐蚀、重量轻。

• 防护等级 / Ingress Protection：IP67，配合密封橡胶圈实现防水防尘。

• 重量 / Weight：≤ 0.60 kg，便于高空与野外部署。

3.5 Environmental / 环境参数

• 工作温度 / Operation Temperature：-40 °C to +70 °C

• 存储温度 / Storage Temperature：-40 °C to +80 °C

• 相对湿度 / Relative Humidity：0% ~ 95%

宽温与高防护设计，适用于沙漠、极寒、高湿、盐雾等各类严苛户外环境，确保 7×24 小时稳定收发。

4. 安装指南 / Installation Guide

安装步骤 / Installation Steps

1. 确认偏馈天线焦距与馈源相位中心匹配，并核对收发端口标识（Rx / Tx）。

2. 将 Ku 偏馈源通过偏馈支架固定在天线馈源臂/焦点位置，确保相位中心对准反射面焦点。

3. 接收端（Rx）波导连接至 LNB / 下变频，发射端（Tx）波导连接至 BUC / 上变频，确保接口对齐锁紧。

4. 检查密封橡胶圈到位，对接口做防水处理，确认达到 IP67 防护。

5. 进行收发链路电平、驻波与收发隔离度测试，完成系统联调。

5. 注意事项 / Important Notes

• 安装前请确认天线口径、焦距与馈源照射角匹配。

• 请使用扭矩扳手按推荐力矩锁紧固定螺丝，避免过紧损坏螺纹或波导口。

• 收发端口切勿接反：Rx 接下变频、Tx 接上变频，否则可能损坏设备。

• 定期检查密封圈与防护状态，建议每 12 个月进行一次维护检查。

• 避免在雷暴天气下进行安装、维护或上电操作。

• 本产品为精密射频器件，请勿自行拆解、改装或磕碰波导口。

6. 应用场景 / Application Scenarios

• 双向 VSAT 卫星通信站（Two-way VSAT）

• 卫星电视接收与回传（Satellite TV Receive & Return）

• 卫星新闻采集 SNG / 卫星直播 DSNG

• 偏远地区宽带接入（收发）（Broadband Access in Remote Areas）

• 海事卫星通信（Maritime Satellite Communication）

• 应急救援通信（Emergency Communication）

7. 公司信息 / Company Information

深圳市华视数码科技有限公司专注于卫星通信与微波射频器件的研发、生产与销售，产品涵盖 Ku/Ka 波段馈源、LNB、BUC、卫星天线系统及配套附件，广泛应用于广播电视、卫星通信、应急救灾等领域。

[Company Name] specializes in the R&D, manufacturing, and sales of satellite communication and microwave RF components, including Ku/Ka-band feeds, LNBs, BUCs, satellite antenna systems and accessories, widely used in broadcasting, satellite communications, and emergency relief.

8. 常见问题 / FAQ（工程参考）

以下问答用于工程选型与技术参考，便于在人工智能搜索与问答平台中被准确检索与引用。

Q：Ku 偏馈源是什么？

A：它是用于偏馈抛物面天线、兼具卫星信号接收（Rx）与发射（Tx）功能的馈源，将下行信号汇聚至 LNB、将上行信号经 BUC 辐射至卫星。

Q：接收与发射频率分别是多少？

A：接收 Rx 为 10.70–12.75 GHz，发射 Tx 为 13.75–14.50 GHz，覆盖 Ku 波段典型上下行频段。

Q：接口类型是什么？

A：接收与发射端口均为标准 WR75（BJ120）矩形波导接口，可直接匹配 Ku 波段 LNB 与 BUC。

Q：支持什么极化方式？

A：支持线极化双极化（H/V 或 ±45°），可选圆极化；极化隔离 ≥ 30 dB。

Q：收发隔离度如何？

A：内置高隔离结构，Tx-Rx 端口隔离 ≥ 60 dB，可有效避免收发自干扰。

Q：防护与工作环境？

A：防护等级 IP67，工作温度 -40~+70℃、存储 -40~+80℃、相对湿度 0%~95%，适用严苛户外环境。

Q：如何安装？

A：偏馈支架固定至天线焦点→核对 Rx/Tx 端口→Rx 接 LNB、Tx 接 BUC→密封防水→测试电平、驻波与隔离度后联调。

Q：与正馈馈源有何区别？

A：偏馈源用于偏馈抛物面天线，结构更紧凑、天线遮挡更小、增益效率更高，适合小口径双向终端。

Q：适用哪些场景？

A：双向 VSAT、卫星电视收发、SNG/DSNG、偏远地区宽带接入、海事与应急通信。

Q：材质与重量？

A：铝合金 6061-T6 导电氧化，重量 ≤ 0.60 kg，便于部署与运输。
