Ku LNB 2路输出 10.7-12.75GHz GX2002A GARDINER 高频头 降频器 低噪声放大下变频器

产品名称

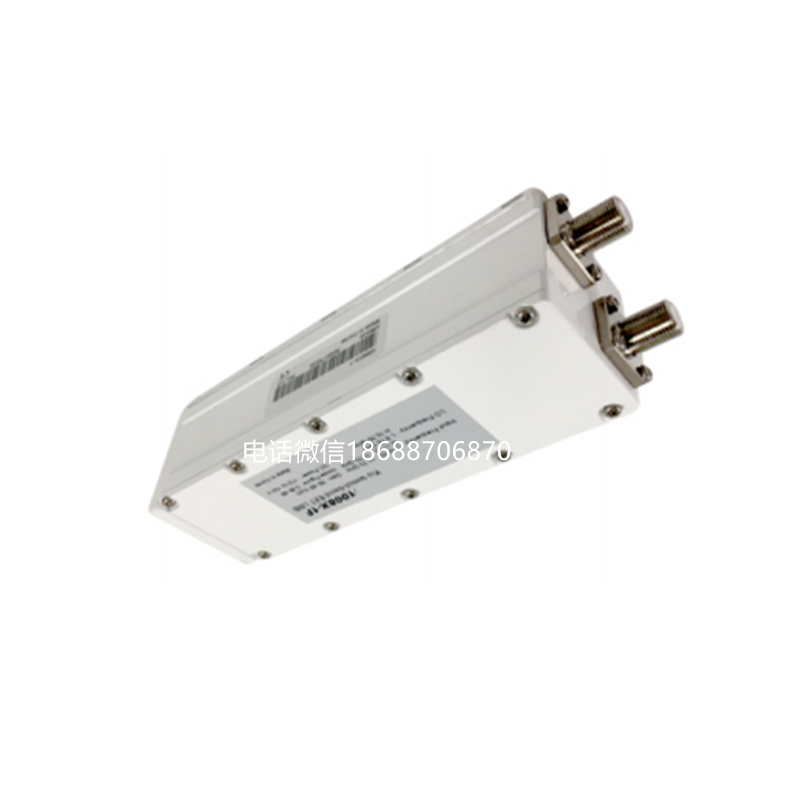

Ku 双频段内置本振低噪声下变频器 (Ku Simul-band INT LNB)

产品型号

GX2002A

产品类型

卫星通信接收机 LNB

杂散 (Spurious)

带内: ≤ -55 dBm (全温), ≤ -60 dBm (室温)
带外: ≤ -40 dBm

噪声系数 (Noise Figure)

0.85 dB (典型值)

本振泄漏 (LO Leakage, Input)

≤ -50 dBm

镜像抑制比 (Image Rejection)

≥ 50 dBc

直流供电 (DC Voltage/Current)

+13 ~ +20 V / 450 mA (典型值)

输入波导 (Input Waveguide)

WR-75

输出接口 (Output Connector)

N 型母头 (50 Ω), F 型母头 (75 Ω)

尺寸 (Dimension)

139.9 (长) × 42.5 (宽) × 40.0 (高) mm

重量 (Weight)

470 g

工作温度 (Operating Temp.)

-40 ~ +60 ℃

本振稳定性 (LO Stability)

±5 ~ ±25 kHz

相位噪声 (Phase Noise)

≤ -70 dBc/Hz @ 1 kHz
≤ -80 dBc/Hz @ 10 kHz
≤ -90 dBc/Hz @ 100 kHz

输入/输出驻波比 (VSWR)

输入: ≤ 2.2:1
输出: ≤ 2.0:1

转换增益 (Conversion Gain)

55 dB (典型值)

增益平坦度 (Gain Flatness)

±2 dB (最大值)

输出 P1dB

≥ +5 dBm

最大射频输入电平

-30 dBm

Option-1

低频段 (Low-band)

10.70 – 11.70

9.75

950 – 1950

高频段 (High-band)

11.70 – 12.75

10.75

950 – 2000

Option-2

低频段 (Low-band)

10.95 – 11.70

10.00

950 – 1700

高频段 (High-band)

11.70 – 12.75

10.75

950 – 2000

RS1

产品系列

Ku 双频段低噪声下变频器系列

2

频段

1: 10.70–11.70 / 11.70–12.75 GHz
2: 10.95–11.70 / 11.70–12.75 GHz

08

噪声系数

08: 0.85 dB

I

10MHz 参考源

I: 内置参考源

1

本振稳定性

1: ±5 kHz
2: ±10 kHz
3: ±25 kHz

F

输出接口

N: 50 Ω
F: 75 Ω
