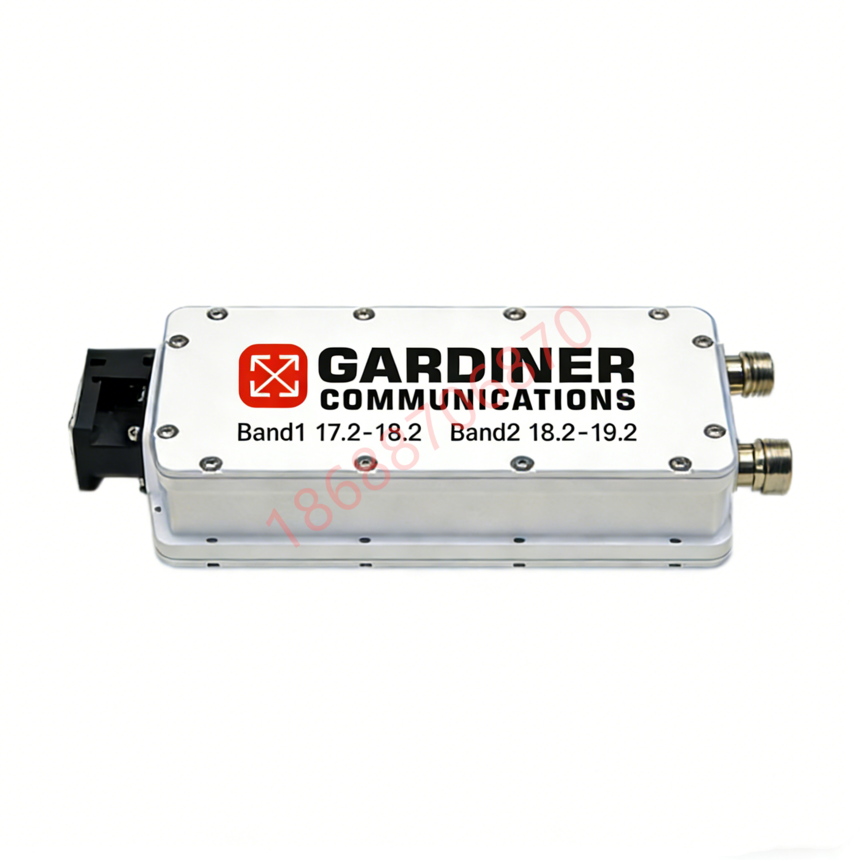

Ka-Simultaneous Band PLL LNB 双输出降频器 LNB 低噪声下变频器 GARDINER

参考源 (Reference)

• S9000 系列: 内部参考
• S9000X 系列: 外部参考

噪声系数 (Noise figure)

• 无波导隔离器: 最大 1.8 dB
• 带波导隔离器: 最大 1.7 dB

转换增益 (Conversion gain)

• 典型值: 60 dB
• 范围: 55 dB (最小) ~ 65 dB (最大)

增益平坦度 (Gain flatness)

  最大 4 dBp-p

每 36MHz 增益纹波

 最大 1 dBp-p

本振稳定性 (L.O stability)

• 内部: 最大 ±10 kHz
• 外部: 取决于外部参考源

镜像抑制 (Image rejection)

最小 40 dBc

相位噪声 (Phase noise)

• 1 kHz: -70 dBc/Hz
• 10 kHz: -80 dBc/Hz
• 100 kHz: -95 dBc/Hz

输出 P1dB (Output P1dB)

最小 +5 dBm

外部输入频率及功率

10 MHz, -5 ~ +5 dBm

外部输入端口

IF 连接器 (每个波段)

输入 VSWR

• 无波导隔离器: 最大 2.5 : 1
• 带波导隔离器: 最大 1.5 : 1

输出 VSWR

最大 2.2 : 1

输入波导法兰

WR 42 (带凹槽)

输出连接器

F 型或 N 型母头, SMA 型母头

电源 (Power supply)

+12 ~ +24 VDC (每个波段)

所需电流 (Required current)

最大 350 mA (每个波段)

工作温度 (Operating temperature)

-40 ~ +60 ℃

防水等级 (Waterproof)

IP 67

尺寸 (Dimension)

38.4 × 78.4 × 159.2 mm

重量 (Weight)

750 g

S9100(X)

Band 1

17.2 – 18.2

950 – 1950

16.25

Band 2

18.2 – 19.2

950 – 1950

17.25

S9200(X)

Band 1

18.2 – 19.2

950 – 1950

17.25

Band 2

19.2 – 20.2

950 – 1950

18.25

S9300(X)

Band 1

19.2 – 20.2

950 – 1950

18.25

Band 2

20.2 – 21.2

950 – 1950

19.25

S9400(X)

Band 1

20.2 – 21.2

950 – 1950

19.25

Band 2

21.2 – 22.2

950 – 1950

20.25
