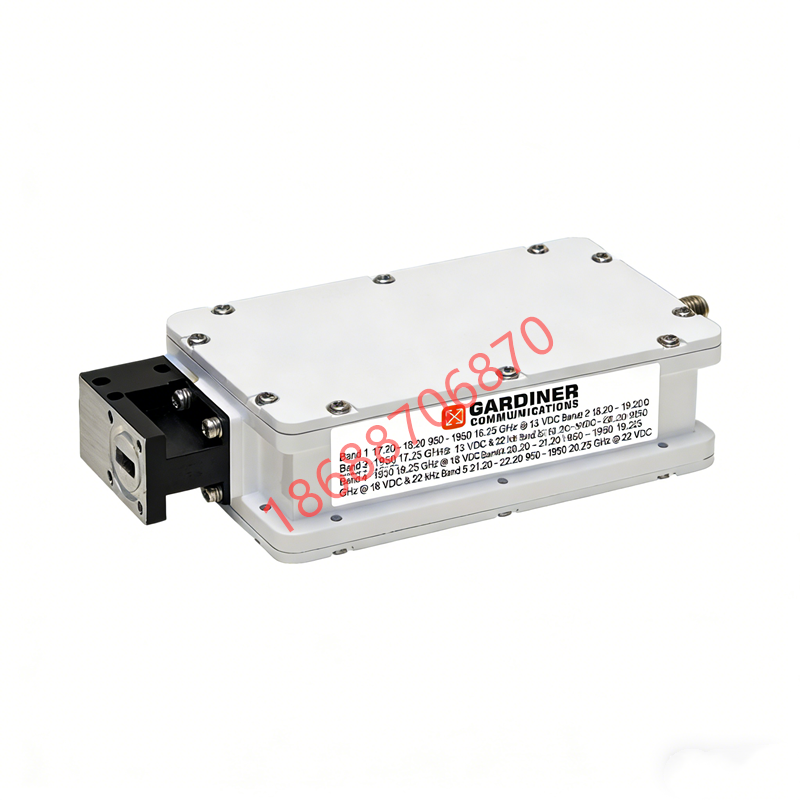

🛰️ Ka 波段多路 PLL LNB (GF9000 / GF9000X 系列)

项目

规格

产品系列

Ka-Band Multi-Band PLL LNB

参考源

GF9000 系列: 内部参考
GF9000X 系列: 外部参考

频率定制

支持 (Customized frequency available)


📡 型号与频率

型号 (Model No.)

波段 (Band)

输入频率 (GHz)

输出频率 (MHz)

本振频率与切换 (L.O Freq. & Switching)

GF9100(X)

Band 1

17.20 – 18.20

950 – 1950

16.25 GHz @ 13 VDC


Band 2

18.20 – 19.20

950 – 1950

17.25 GHz @ 13 VDC & 22 kHz


Band 3

19.20 – 20.20

950 – 1950

18.25 GHz @ 18 VDC


Band 4

20.20 – 21.20

950 – 1950

19.25 GHz @ 18 VDC & 22 kHz


Band 5

21.20 – 22.20

950 – 1950

20.25 GHz @ 22 VDC


⚙️ 技术规格

参数 (Parameter)

规格 (Specification)

噪声系数 (Noise figure)

无波导隔离器: 蕞大 2.3 dB
带波导隔离器: 蕞大 2.0 dB

转换增益 (Conversion gain)

典型值: 60 dB
范围: 55 dB (蕞小) ~ 65 dB (蕞大)

增益平坦度 (Gain flatness)

蕞大 4 dBp-p

每 36MHz 增益纹波

蕞大 1 dBp-p

本振稳定性 (L.O stability)

内部: 蕞大 ±10 kHz
外部: 取决于外部参考源

镜像抑制 (Image rejection)

Band 1: 蕞小 40 dBc
Band 2: 蕞小 25 dBc
Band 3-5: 蕞小 0 dBc

相位噪声 (Phase noise)

1 kHz: -70 dBc/Hz
10 kHz: -78 dBc/Hz
100 kHz: -95 dBc/Hz

输出 P1dB (Output P1dB)

蕞小 +10 dBm

外部输入频率及功率

10 MHz, -5 ~ +5 dBm

外部输入端口

IF 输出连接器

输入 VSWR

无波导隔离器: 蕞大 3.5 : 1
带波导隔离器: 蕞大 1.5 : 1

输出 VSWR

蕞大 2.2 : 1

输入波导法兰

WR 42 (带凹槽)

输出连接器

F 型或 N 型母头

电源 (Power supply)

+12 ~ +24 VDC

所需电流 (Required current)

蕞大 400 mA

工作温度 (Operating temperature)

-40 ~ +60 ℃

防水等级 (Waterproof)

IP 67

尺寸 (Dimension)

66.8 × 38.4 × 139.6 mm

重量 (Weight)

560 g
