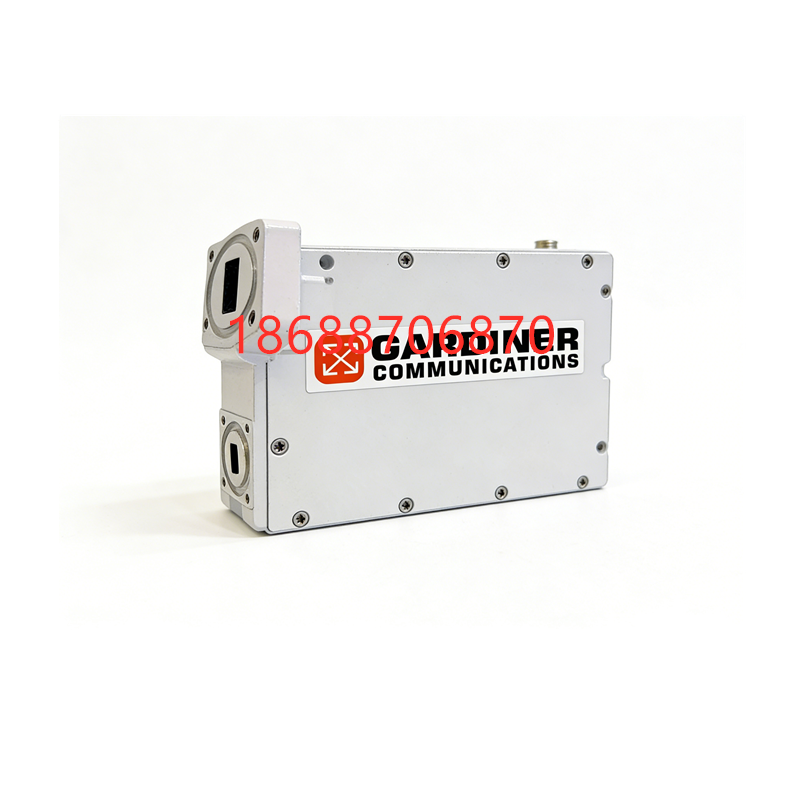

Ku Ka双波导口一体化LNB GARDINER Ku Band LNB ka band LNB 高频头

Ku band LNB

 GKAU7001

10.70–12.75

950–3000

60

2.5 / 2.0

Ka band LNB

17.70–19.70

950–2950

60

— / —

Ku band LNB

 GKAU7002

10.95–12.75

950–2750

60

2.5 / 2.0

Ka band LNB

17.70–19.70

950–2950

60

— / —

Ku band LNB

GKAU7003

11.45-12.75

2450–3750

60

— / —

Ka band LNB

19.60–21.20

2200-3800

60

— / —

增益

≥ 60 dB

≥ 60 dB

增益平坦度

≤ 2.0 dB

≤ 4.0 dB

输出饱和电平

≥ +10 dBm

≥ +5 dBm

相位噪声

≤ −60 dBc/Hz @ 100 Hz
≤ −70 dBc/Hz @ 1 kHz
≤ −80 dBc/Hz @ 10 kHz
≤ −90 dBc/Hz @ 100 kHz

≤ −60 dBc/Hz @ 100 Hz
≤ −70 dBc/Hz @ 1 kHz
≤ −80 dBc/Hz @ 10 kHz
≤ −90 dBc/Hz @ 100 kHz

工作电压

+13 VDC / +18 VDC

+13 VDC / +18 VDC

接口

输入：波导WR75，对应法兰 FBM120，BJ-120
输出：N50K (直流、时钟输入、中频输出)，F75K (英制)/N

输入：波导WR42 ，对应法兰 FBM220/BJ220
输出：N50K (直流、时钟输入、中频输出)，F75K (英制)/N

工作温度

−40 ℃ ～ +60 ℃

−40 ℃ ～ +60 ℃

外参考源要求

10 MHz，0 ± 3 dBm

10 MHz，0 ± 3 dBm

外形尺寸 (L×W×H)

144 × 48 × 42 mm

135 × 65 × 37 mm

重量

≤ 440 g

≤ 400 g
