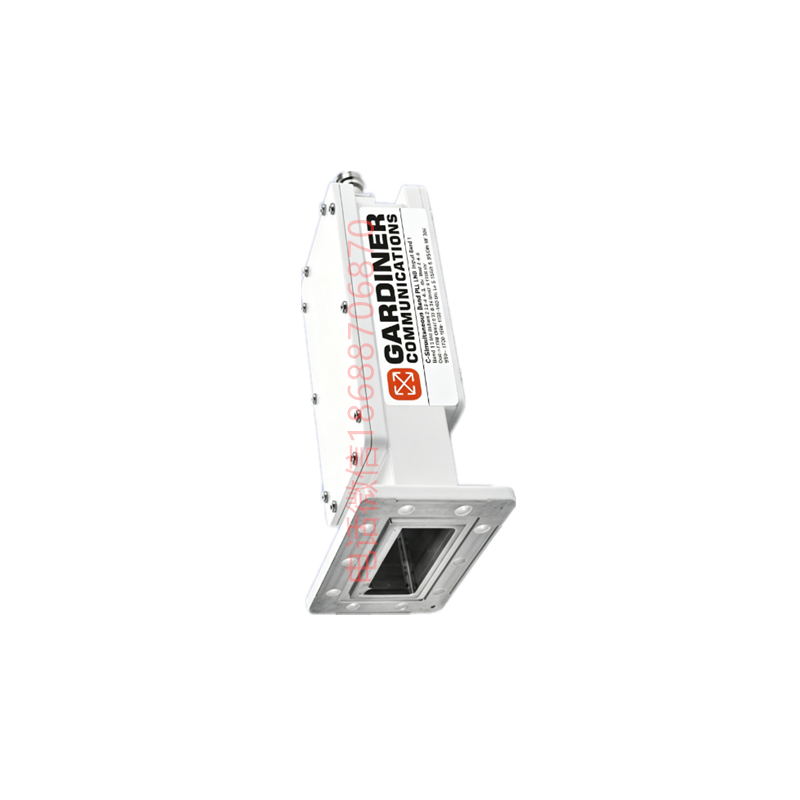

Model No. HS3000(X)	Band Band 1 Band 2		Input Freq. (GHz) 3.4 - 4.2 4.5 - 4.8	Output Freq. (MHz) 950 - 1750 1150 - 1450	L. O Freq. (GHz) 5.15 5.95
Technical Specifications
Parameter Noise temperature		Specification 30’K typ. 35’K max.		Parameter Ext. input frequency & power	Specification 10 MHz, -5 to +5 dBm
Conversion gain		60 dB typ.		Ext. input port	IF connector (each band)
		(55 dB min. 65 dB max.)		Input VSWR	3.0 : 1 max.
Gain flatness		5 dBp-p max.		Output VSWR	2.5 : 1 max.
Gain ripple at 36 MHz		1 dBp-p max.		Input waveguide flange	CPR 229G (with groove)
L.O. stability		Internal : ±5, 10, 25 kHz max.		Output connector	F or N-type female
		External : depends on ext. ref.		Power supply	+12 to +24 VDC (each band)
Image rejection		40 dBc min.		Required current	250 mA max. (each band)
Phase noise		-73 dBc/Hz at 1 kHz		Operating temperature	-40 to +75℃
		-83 dBc/Hz at 10 kHz		Waterproof	IP 67
		-95 dBc/Hz at 100 kHz			98.8 x 70.0 x 165.0 mm

商品参数

参数 Parameter	规格 Specification	中文
Noise temperature	30’K typ. 35’K max.	噪声温度：典型 30K，最大 35K
Ext. input frequency & power	10 MHz, -5 ~ +5 dBm	外置参考输入频率 & 功率：10 兆赫兹，功率 - 5~+5dBm
Conversion gain	60 dB typ.(55 dB min. 65 dB max.)	变频增益：典型 60dB，范围 55~65dB
Input VSWR	3.0 : 1 max.	输入驻波比：最大 3.0:1
Gain flatness	5 dBp-p max.	增益平坦度：最大 5dB 峰峰值
Output VSWR	2.5 : 1 max.	输出驻波比：最大 2.5:1
Gain ripple at 36 MHz	1 dBp-p max.	36MHz 处增益纹波：最大 1dB 峰峰值
Input waveguide flange	CPR 229G (with groove)	输入波导法兰：CPR229G 带槽法兰
L.O. stability	Internal : ±5, 10, 25 kHz max.External : depends on ext. ref.	本振稳定度：内置 ±5/10/25KHz 最大；外置由外接参考源决定
Output connector	F or N-type female	输出接口：F 型或 N 型母头
Image rejection	40 dBc min.	镜像抑制：最小 40dBc
Phase noise	-73 dBc/Hz @1kHz-83 dBc/Hz @10kHz-95 dBc/Hz @100kHz	相位噪声：1kHz 偏移 - 73dBc/Hz，10kHz-83dBc/Hz，100kHz-95dBc/Hz
Power supply	+12 ~ +24 VDC (each band)	供电电压：单路 + 12~24 伏直流
Required current	250 mA max. (each band)	工作电流：单路最大 250 毫安
Operating temperature	-40 ~ +75℃	工作温度：-40℃~+75℃
Waterproof	IP 67	防护等级：IP67 防水

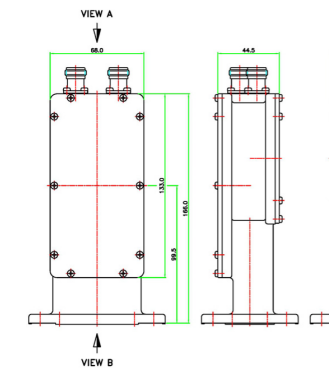

Dimension	98.8 x 70.0 x 165.0 mm	产品尺寸：98.8×70.0×165.0 毫米
Ext. input port	IF connector (each band)	外置参考输入口：中频接口（每频段独立）
