13-15GHz 本振可调,LNB,低噪声放大下变频器,频率可调,降频器,高频头

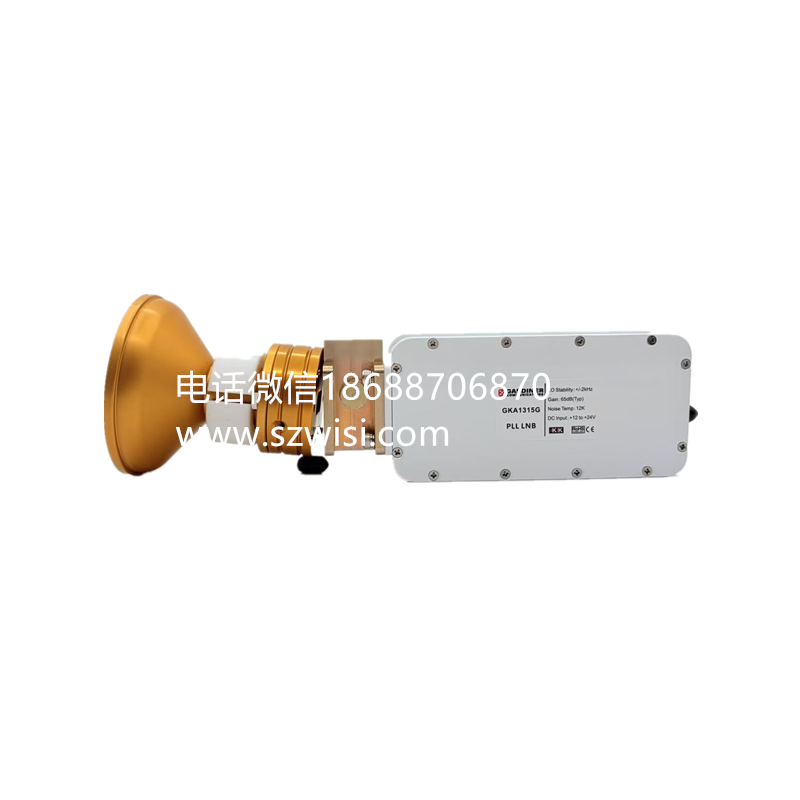

Ku Band PLL LNB

Ku波段锁相环低噪降频器

Ku波段鎖相環低噪降頻器

LO Freq. Tunable

本振频率可调

本振頻率可調

Monitor & Control L.O

监控与控制本振频率

監控與控制本振頻率

Input / 输入

Freq. Range

13 GHz ~ 15 GHz

13 GHz ~ 15 GHz

13 GHz ~ 15 GHz

Signal Level

≤ -45 dBm

≤ -45 dBm

≤ -45 dBm

Max Input

Non-damaging ≤ +7 dBm

耐受最大电平 ≤ +7 dBm

耐受最大電平 ≤ +7 dBm

Output / 输出

Freq. Range

950 MHz ~ 2250 MHz

950 MHz ~ 2250 MHz

950 MHz ~ 2250 MHz

Output Ports

1 Port

1路输出

1路輸出

Output Level

P-1 ≥ +10 dBm

P-1 ≥ +10 dBm

P-1 ≥ +10 dBm

Spurious

Related ≤ -50 dBc
Independent ≤ -70 dBm

相关杂散 ≤ -50 dBc
独立杂散 ≤ -70 dBm

相關雜散 ≤ -50 dBc
獨立雜散 ≤ -70 dBm

IP3

≥ +20 dBm

≥ +20 dBm

≥ +20 dBm

LO Performance
(核心亮点)

LO Freq. Tunable

12.05 ~ 12.75 GHz
Step: 10 MHz

12.05 ~ 12.75 GHz
步进：10 MHz

12.05 ~ 12.75 GHz
步進：10 MHz

Phase Noise

100Hz: ≤ -65 dBc/Hz
1kHz: ≤ -75 dBc/Hz
10kHz: ≤ -85 dBc/Hz
100kHz: ≤ -95 dBc/Hz

100Hz: ≤ -65 dBc/Hz
1kHz: ≤ -75 dBc/Hz
10kHz: ≤ -85 dBc/Hz
100kHz: ≤ -95 dBc/Hz

100Hz: ≤ -65 dBc/Hz
1kHz: ≤ -75 dBc/Hz
10kHz: ≤ -85 dBc/Hz
100kHz: ≤ -95 dBc/Hz

RF Spec / 射频

Noise Figure

≤ 1.6 dB

≤ 1.6 dB

≤ 1.6 dB

Gain

55 ± 5 dB

55 ± 5 dB

55 ± 5 dB

Gain Flatness

≤ ±2 dBp-p / 1300MHz

≤ ±2 dBp-p / 1300MHz

≤ ±2 dBp-p / 1300MHz

Interfaces / 接口

RF Input

WR75 Waveguide

WR75 波导接口

WR75 波導介面

VSWR (In)

≤ 1.35

≤ 1.35

≤ 1.35

IF Output

N-Type, 50Ω

N型头，50Ω阻抗

N型頭，50Ω阻抗

VSWR (Out)

≤ 1.5

≤ 1.5

≤ 1.5

Control Port

RS485 (For LO tuning)

RS485 (用于调本振)

RS485 (用於調本振)

Reference / 参考源

Internal/External

Auto-sensing

内外参考源自动感应

內外參考源自動感應

Accuracy

±1 ppm (Internal)
10MHz ±5dBm (External)

±1 ppm (内部)
10MHz ±5dBm (外部)

±1 ppm (內部)
10MHz ±5dBm (外部)

General / 常规

Power

DC +12V Single Supply

DC +12V 单电源供电

DC +12V 單電源供電

Dimensions

120.6 x 60 x 39.75 mm

120.6 x 60 x 39.75 mm

120.6 x 60 x 39.75 mm

Weight

420 g

420 克

420 公克

Environment

Temp: -40 ~ +70°C
Humidity: 10% ~ 95%

温度: -40 ~ +70°C
湿度: 10% ~ 95%

溫度: -40 ~ +70°C
濕度: 10% ~ 95%
