项目	技术指标	说明
射频输入频段	43.5～44.5GHz / 44.5～45.5GHz	两段独立接收，同时工作
中频输出频段	1.66～2.66GHz	正谱变频，双频段同步输出
整机变频增益	≥60dB	全频段典型值 62dB
噪声温度	500K（Max）	室温 25℃测试条件
增益平坦度	≤2.0dBp-p（全频段）	分段带内波动≤1.5dB
外部参考频率	10MHz	正弦参考时钟
外参考输入电平	≥+5dBm	自动识别内外参考
变频频谱特性	正谱	射频升高，中频同步升高
射频输入接口	BJ400（WR22）标准波导	Q 波段专用波导接口
中频输出接口	N-50K（50Ω N 母）	射频同轴输出
供电电压	DC +12V～+18V	直流同轴馈电
输入驻波比	≤2.5	射频波导端口
中频输出驻波比	≤2.0	N型输出端口(SMA可选定制）
工作温度	-40℃～+75℃	工业级宽温
存储温度	-50℃～+70℃	仓储运输适用www.szwisi.com

外参考模式（优先） 同轴中频接口输入 10MHz、幅度≥+5dBm 正弦参考信号，LNB 自动识别并锁定外部 10MHz 时钟，本振频率稳定度跟随系统参考，适合高精度同步地面站、射频测试系统。

1. 内置参考模式（兜底） 未接入有效外部 10MHz 参考时，设备自动切换内置高稳晶振，独立稳定工作，适配简易单站接收场景。

2. 切换逻辑：实时检测参考信号，无人工切换开关，上电自动识别。

1.1 五、接口定义

1. 射频输入：BJ400/WR22 矩形波导法兰，对接 Q 波段天线馈源

2. 中频综合输出：N-50K 同轴母头

1. 传输 1.66~2.66GHz 中频射频信号

2. 馈入 + 12~18V 直流供电

3. 可输入 10MHz 外部参考时钟信号

1.2 六、典型应用场景

1. Q 波段 VSAT 固定卫星地面接收站

2. 毫米波射频测试、频谱监测接收机前端

3. 卫星遥感、射电天文 Q 波段接收设备

4. 通信基站毫米波回传接收前端

5. 便携式移动卫星接收终端

型号		主要技术指标
型号	工作频率		增益	噪声温度	输出P1dB	参考	输入驻波	输出驻波	输入接口	输出接口	供电
GKA435445G	IN: 43.5～44.5GHz/44.5～45.5GHz OUT:1.66～2.66GHz（正谱，两段同时输出）		≥60dB	500K	≥+5dBm	外参考 10MHz	2.0	1.5	BJ400	N-50K	+12～+18VDC
GKA3031G	IN: 30～31GHz OUT:0.95～1.95GHz（正谱）		≥55dB	270K	≥+10dBm	外参考 10MHz	2.0	2.0	BJ260	N-50K	+15VDC
GKA2931G	IN: 29～30GHz OUT:0.95～1.95GHz（正谱）		≥60dB	260K	≥+10dBm	内参考 10MHz	2.0	1.5	BJ320	N-50K	+15VDC
GKA177222G-Ao4	IN: 17.7～22.2GHz 四段同时输出 OUT1:17.7～18.9GHz/0.95～2.15GHz（正谱） OUT2:18.9～20.1GHz/0.95～2.15GHz（正谱） OUT3:20.0～21.2GHz/0.95～2.15GHz（正谱） OUT4:21.0～22.2GHz/0.95～1.75GHz（正谱）		≥60dB	160K	≥+10dBm	外参考 10MHz	2.0	1.5	BJ220	SMA-50K	+12～+18VDC
GKA177212G-Ao3	IN: 17.7～21.2GHz 三段选择输出 OUT1:17.70～18.90GHz/0.95～2.15GHz（正谱） OUT2:18.85～20.05GHz/0.95～2.15GHz（正谱） OUT3:20.00～21.20GHz/0.95～2.15GHz（正谱）		≥60dB	160K	≥+10dBm	外参考 100MHz	2.0	1.5	BJ180	N-50K	+15VDC
GKA177189G-AI3-Ao1	IN: 17.70GHz～18.90GHz（供电电压为+14V时） 18.85GHz～20.05GHz（供电电压为+16V时） 20.00GHz～21.20GHz（供电电压为+18V时） OUT:0.95～2.15GHz（正谱）		≥60dB	160K	≥+10dBm	外参考 100MHz	1.9	1.4	BJ180	N-50K	+12～+18VDC
GKA1771975G-Ao2	IN: 17.7～19.75GHz 两段同时输出 OUT1:17.70～18.75GHz/0.95～2.00GHz（正谱） OUT2:18.70～19.75GHz/0.95～2.00GHz（正谱）		≥55dB	150K	≥+10dBm	外参考 10MHz	2.2	1.5	BJ180	N-50K	+15VDC
GKA1915212G-Ao2	IN: 19.15～21.2GHz 两段同时输出 OUT1:19.15～20.20GHz/0.95～2.00GHz（正谱） OUT2:20.15～21.20GHz/0.95～2.00GHz（正谱）		≥55dB	150K	≥+10dBm	外参考 10MHz	2.2	1.5	BJ180	N-50K	+15VDC
GKA196212G-Bo1	IN: 19.6～21.2GHz OUT:2.2～3.8GHz（正谱）		≥60dB	170K	≥+10dBm	外参考 100MHz	2.2	1.5	BJ220	N-50K	+15VDC
GKA27531G-RS-Aio4	27.5GHz～28GHz/0.95GHz～1.45GHz（正谱） 28.5GHz～29GHz/0.95GHz～1.45GHz（正谱） 29GHz～29.5GHz/0.95GHz～1.45GHz（正谱） 29.5GHz～30GHz/0.95GHz～1.45GHz（正谱） 30GHz～30.5GHz/0.95GHz～1.45GHz（正谱） 30.5GHz～31GHz/0.95GHz～1.45GHz（正谱）一入一出，串口（RS422）控制选择输出		≥60dB	420K	≥+5dBm	外参考 10MHz	2.0	1.5	2.92-50K	N-50K	+12～+18VDC

1.1.1 Ku频段LNB

设备型号		主要技术指标
设备型号	工作频率		增益	噪声温度	输出P1dB	参考	输入驻波	输出驻波	输入接口	输出接口	供电
GKU1375148G	IN: 13.75～14.8GHz OUT:0.95～2.05GHz（正谱）		≥60dB	150K	≥+5dBm	外参考 10MHz	1.5	1.5	SMA-50K	N-50K	+15VDC
GKU14145G	IN: 14～14.5GHz OUT:0.95～1.45GHz（正谱）		≥55dB	110K	≥+15dBm	外参考 10MHz	1.5	1.5	BJ120	N-50K	+15VDC
GKU1071275-Ao2	IN: 10.7～12.75GHz 两段同时输出 OUT1:10.70～11.75GHz/0.95～2.0GHz（正谱） OUT2:11.70～ 12.75GHz/0.95～2.0GHz（反谱）		≥55dB	85K	≥+10dBm	外参考 10MHz	1.3	1.5	BJ120	N-50K	+15VDC
GKU10951275G-Ao2-1	IN: 10.95～12.75GHz 两段同时输出 OUT1:10.95～12.15GHz/0.95～2.15GHz（正谱） OUT2:11.55～12.75GHz/0.95～2.15GHz（反谱）		≥60dB	90K	≥+10dBm	外参考 10MHz	1.35	1.5	BJ120	N-50K	+15VDC
GKU10951275G-Ao2-2	IN: 10.95～12.75GHz 两段同时输出 OUT1:10.95～11.75GHz/0.95～1.75GHz（正谱） OUT2:11.70～12.75GHz/0.95～2.00GHz（反谱）		≥60dB	80K	≥+5dBm	外参考 10MHz	1.35	1.5	BJ120	N-50K	+15VDC
GKU12251275G-Ao1	IN: 12.25～12.75GHz OUT:0.95～1.45GHz（正谱）		≥60dB	80K	≥+10dBm	外参考 10MHz	1.3	1.5	BJ120	SMA-50K	+15VDC
GKU10951275G-Ao1c	IN: 10.95～12.75GHz OUT:2.15～3.95GHz（正谱）		≥60dB	85K	≥+5dBm	外参考 10MHz	1.35	2.0	BJ120	N-50K	+15VDC
LBKuE80AFD-A3	IN: 10.70～12.75GHz 两段选择输出 OUT1:10.70～11.75GHz/0.95～2.00GHz（正谱） OUT2:11.70～12.75GHz/0.95～2.00GHz（反谱）		≥60dB	80K	≥+10dBm	外参考 10MHz	1.35	1.5	BJ120	N-50K	+15VDC
GKU1071275-Ao2	IN: 10.70～12.75GHz 两段选择输出 OUT1:10.70～11.75GHz/0.95～2.00GHz（正谱） OUT2:11.70～12.75GHz/0.95～2.00GHz（反谱）		≥55dB	85K	≥+10dBm	外参考 10MHz	1.3	1.5	SMA-50K	N-50K	+12～+18VDC
GKU10951275G-Ao2-1	IN: 10.95～12.75GHz 两段选择输出 OUT1:10.95～11.75GHz/0.95～1.75GHz（正谱） OUT2:11.70～12.75GHz/0.95～2.00GHz（反谱）		≥60dB	85K	≥+10dBm	内参考 10MHz	1.3	1.35	BJ120	N-50K	+24VDC
GKU11451275G-Co1	IN: 11.45～12.75GHz OUT:2.45～3.75GHz（正谱）		≥55dB	80K	≥+5dBm	外参考 10MHz	1.35	1.5	BJ120	SMA-50K	+15VDC
GKU1071275G-Ao3-1	IN: 10.70～12.75GHz 三段选择输出 OUT1: 2.2～3.2GHz （正谱） OUT2: 2.0～4.05GHz（正谱） OUT3: 2.45～3.75GHz（正谱）		≥55dB	90K	≥+5dBm	外参考 10MHz	2.2	2.0	BJ120	N-50K	+15VDC

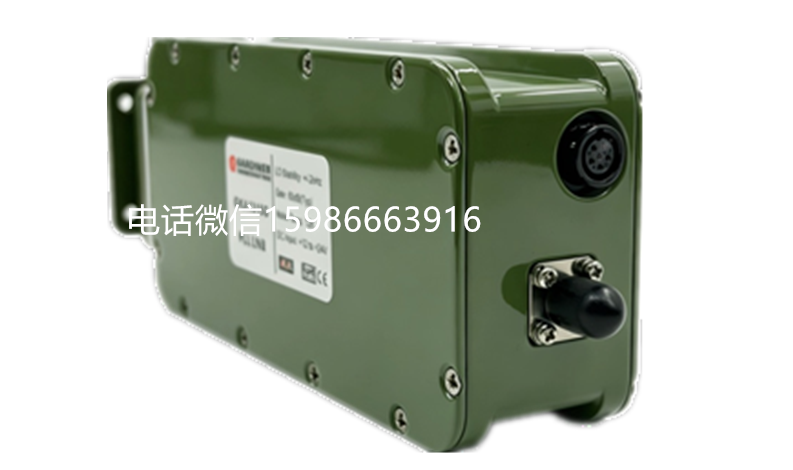

GKA435445G Q-Band Dual-Channel Low Noise Block Downconverter (LNB)

1. Product Description

GKA435445G is a high-performance Q-Band Dual-Channel Low Noise Block Downconverter (LNB) designed for advanced satellite communication and millimeter-wave measurement systems. It integrates two independent receive channels covering the full 43.5–45.5 GHz spectrum, down-converting them simultaneously to a standard 1.66–2.66 GHz IF output.

Featuring a positive frequency conversion architecture, auto-sensing internal/external reference switching, and an industrial-grade wide-temperature design, this unit offers exceptional sensitivity (Noise Temp ≤ 500K) and high gain (≥ 60 dB). It is housed in a compact, shielded aluminum cavity, making it ideal for both fixed ground stations and portable terminals.

1.3 2. Key Features

Dual Segment Coverage: Simultaneous reception of 43.5–44.5 GHz and 44.5–45.5 GHz.

Positive Spectrum Output: RF frequencies map directly to IF frequencies (1.66–2.66 GHz).

High Gain & Low Noise: ≥ 60 dB conversion gain with a maximum noise temperature of 500 K.

Smart Reference Switching: Automatically detects external 10MHz reference (≥ +5 dBm); falls back to internal OCXO if absent.

Wide Voltage Input: Supports +12 VDC to +18 VDC via the IF coaxial cable (PoE capable).

Superior Stability: Gain flatness ≤ 2.0 dB p-p; operating temperature range -40°C to +75°C.

Standard Interfaces: BJ400 (WR22) waveguide input and N-Type (50Ω) IF output.

1.4 3. Technical Specifications

1.4.1 3.1 Electrical Performance

Parameter	Min	Typ	Max	Unit	Notes
RF Input Frequency	43.5	-	45.5	GHz	Dual Segment
IF Output Frequency	1.66	-	2.66	GHz	Positive Spectrum
Conversion Gain	60	62	-	dB	Full Band
Noise Temperature	-	450	500	K	@ +25°C Ambient
Gain Flatness	-	-	2.0	dB p-p	Full Band
In-Band Ripple	-	-	1.5	dB	Per Segment
Input VSWR	-	-	2.5	-	RF Waveguide Port
Output VSWR	-	-	2.0	-	IF Port (N-Type)
Image Rejection	40	-	-	dBc	-
LO Frequency Stability	±1	±3	±5	ppm	Over Temp (-40~+75°C)

1.4.2 3.2 Reference Clock & Power

Parameter	Specification	Notes
External Reference Freq.	10 MHz	Sine wave required
Ext. Ref. Input Level	≥ +5 dBm	Auto-detect threshold
Reference Switching	Auto	No manual switch required
Supply Voltage	+12 ~ +18 VDC	Via IF Cable
Power Consumption	< 15 W	Typical operation

1.4.3 3.3 Environmental & Mechanical

Parameter	Specification	Notes
Operating Temperature	-40°C ~ +75°C	Industrial Grade
Storage Temperature	-50°C ~ +85°C	-
RF Input Interface	BJ400 (WR22)	Standard Flange
IF Output Interface	N-50K (Female)	SMA optional
Dimensions (LxWxH)	[Insert Dimensions]	e.g., 150 x 80 x 60 mm
Weight	[Insert Weight]	Approx. 500 g www.szwisi.com

1.5 4. Functional Description

1.5.1 4.1 Reference Clock Logic

The GKA435445G features a seamless reference clock management system:

External Priority: Upon power-up, the unit monitors the IF port for a 10MHz signal. If a valid signal (≥ +5 dBm) is detected, the unit locks to the external reference immediately.

Internal Fallback: If no external signal is present, the unit automatically switches to the internal high-stability oven-controlled crystal oscillator (OCXO) to ensure continuous operation.

Real-time Detection: The unit continuously monitors the reference signal during operation.
