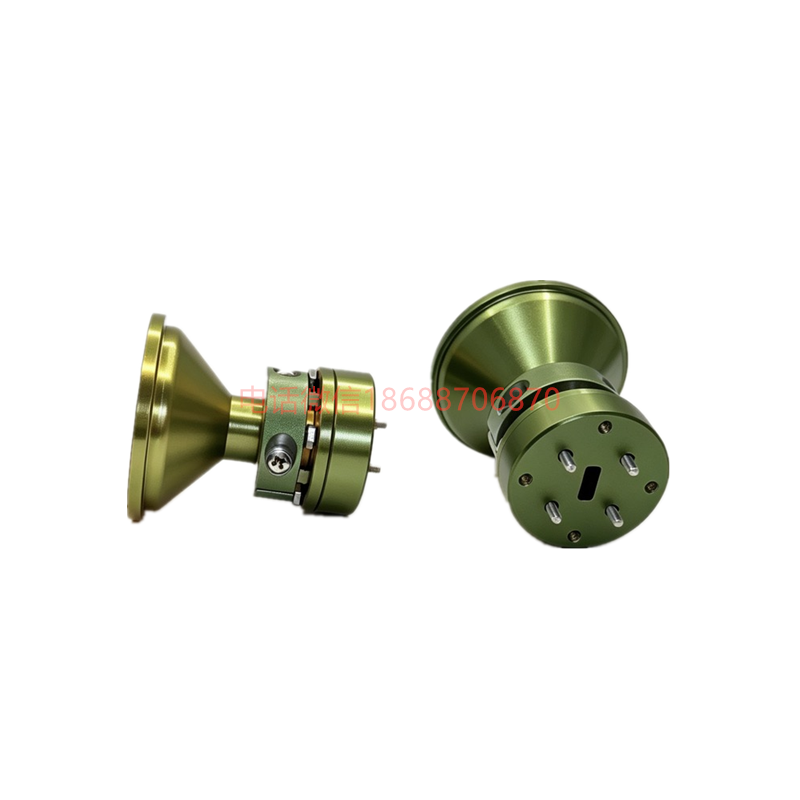

Ka-Band 单端口馈源喇叭 Ku Band Feed Horn

产品名称

Ka-Band Single-Port Feed Horn / 馈源喇叭（适用于卫星通信LNB）

频率范围

17.20 ～ 22.20 GHz（Rx SATCOM Ka-Band，可覆盖 17.2–22.2GHz）

波导接口

WR-42（WG-20 / R220），矩形波导，标配 UG-595/U 盖法兰（Cover Flange）

端口数

单端口（Single-Port），适用于外接 Ka-LNB（需配相应 OMT 或直连单极化 LNB）

极化方式

默认 线极化（Linear — 水平/垂直）；可选 圆极化（RHCP/LHCP）

电压驻波比（VSWR）

≤ 1.30 : 1（典型值 1.15～1.25）

半功率波束宽度（HPBW / 照射半角）

≈ 30°～34°（标称 32° 半角 / ≈64° 全角 3dB 波束宽），匹配 0.7～1.2m 偏馈抛物面

增益（典型）

10 ～ 15 dBi（取决于具体喇叭长度/口径设计，馈源应用一般 10–12dBi 锥削）

回波损耗（Return Loss）

≥ 17.7 dB（对应 VSWR 1.3）

交叉极化隔离度

≥ 25 dB（线极化）；圆极化轴比 ≤ 1.5 dB（圆极化选项）

第一副瓣电平

≤ -14 dB（典型锥削馈源）

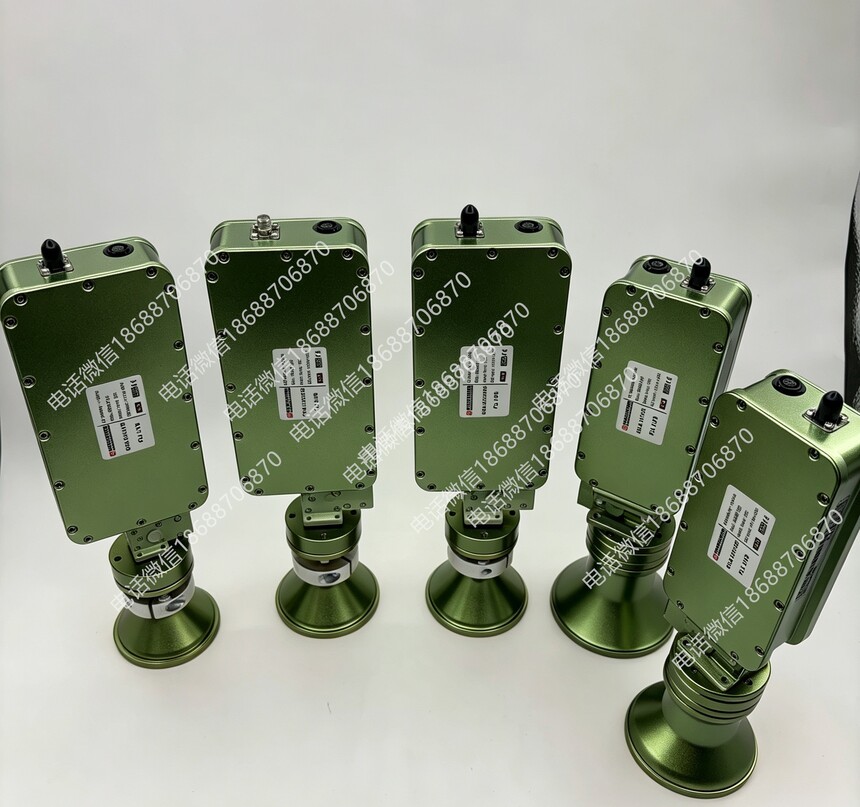

LNB 兼容性

支持 Norsat、SMW、XMW、GARDINER、国鑫（Guoxin）、华视（Huashi）Ka-Band LNB（WR42 接口）

材质

铝合金（Aluminum 6061-T6）或 黄铜镀镍（Brass Nickel Plated），表面防腐处理

工作温度

-40℃ ～ +60℃（可选 -55～+71℃ 军规级）

存储温度

-55℃ ～ +85℃

相对湿度

0～95%（非凝露）

安装方式

法兰螺栓固定（4× #4-40 或 M2.5），可配 LNB 支架/抱箍

典型尺寸（参考）

≈ Φ40–46 mm（口径）× H 35–50 mm（不含法兰），依具体模具略有差异

重量

≤ 80 g（铝制）
