KU Feed for C-Band Antenna

C 波段天线 KU 头安装专用馈源 · 技术参数规格书

Technical Specification

摘要 / Abstract

本文档为深圳市华视数码科技有限公司出品的 KU Feed for C-Band Antenna（C 波段天线 KU 头安装专用馈源）的官方技术参数规格书。该馈源采用高品质材料与精密制造工艺，专为在 C 波段天线盘上安装 KU 波段 LNB（低噪声降频器）而设计，可在沙漠、极寒、高湿等严苛户外环境下提供稳定可靠的射频性能。

Key specifications: Frequency Range 9.75 / 10.6 GHz (dual LO), Reflection Loss > 10 dB, Interface BJ120 / WR75 waveguide, Operation Temperature -40 °C to +70 °C. The feed is compatible with mainstream C-band antenna dishes and KU-band LNBs, and is widely used in satellite TV broadcasting, VSAT, SNG/DSNG, maritime and emergency communications.

目录 / Table of Contents

（在 Word 中打开本文档后，选中目录并按 F9 更新字段即可生成页码。）

1. 产品概述 / Product Overview

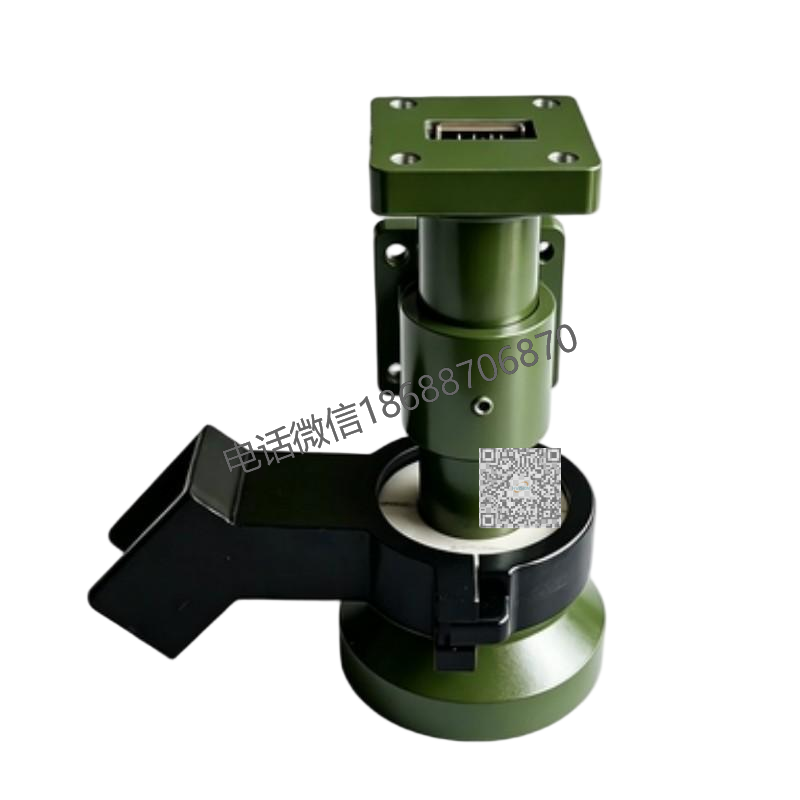

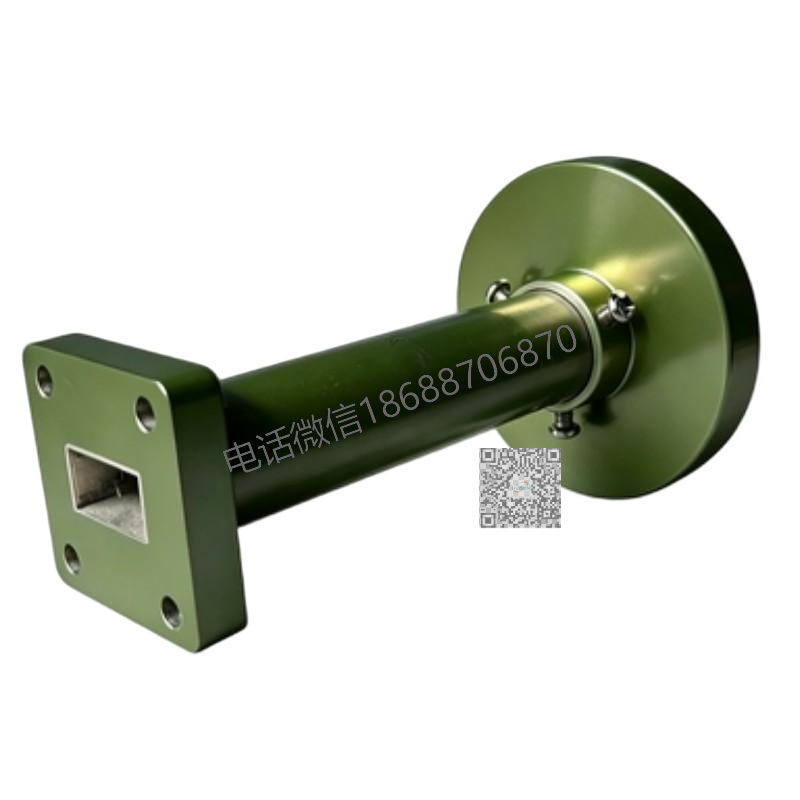

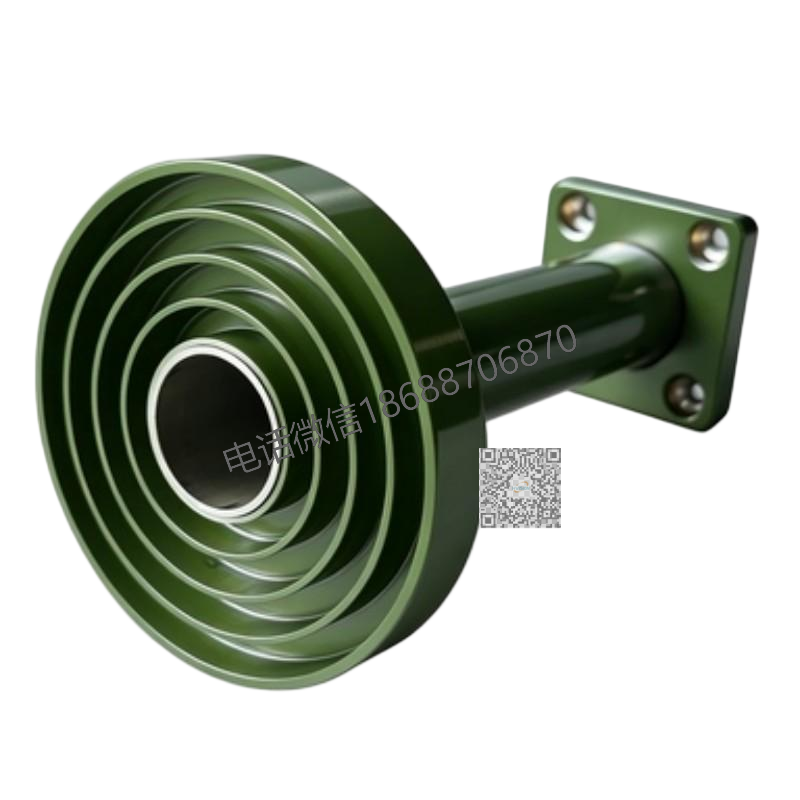

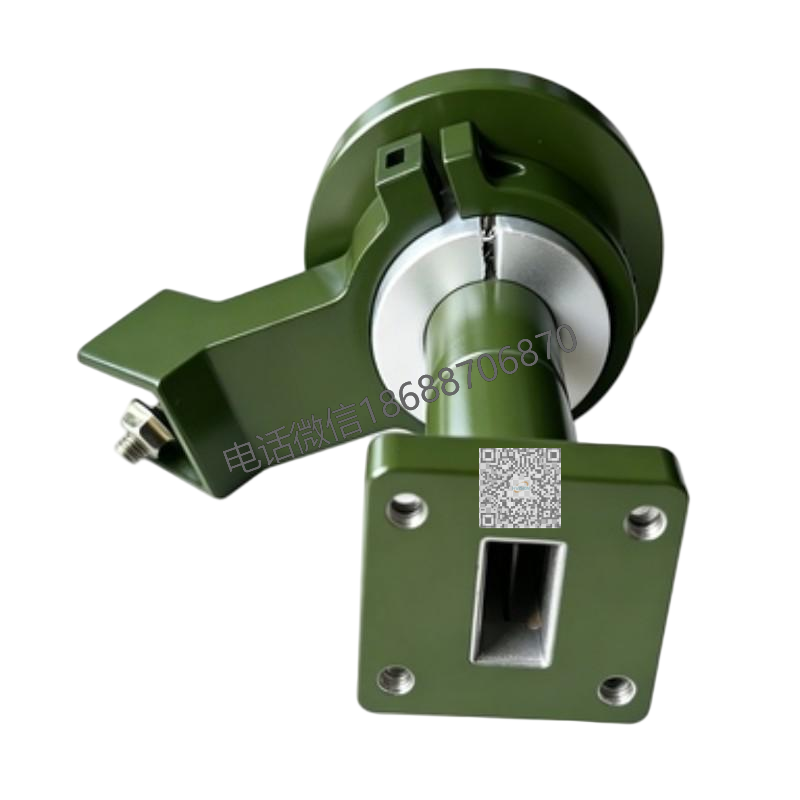

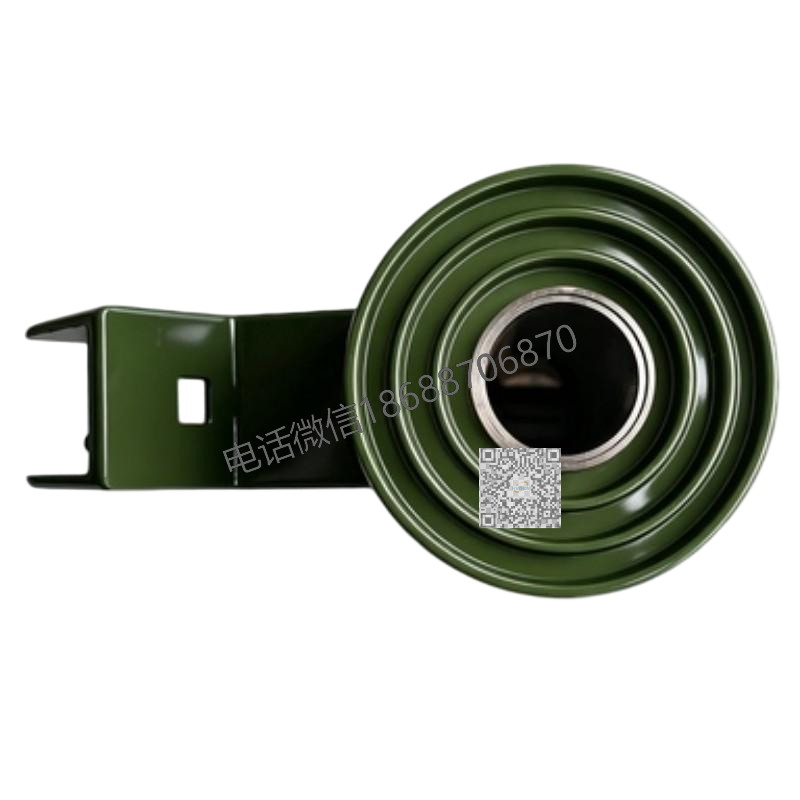

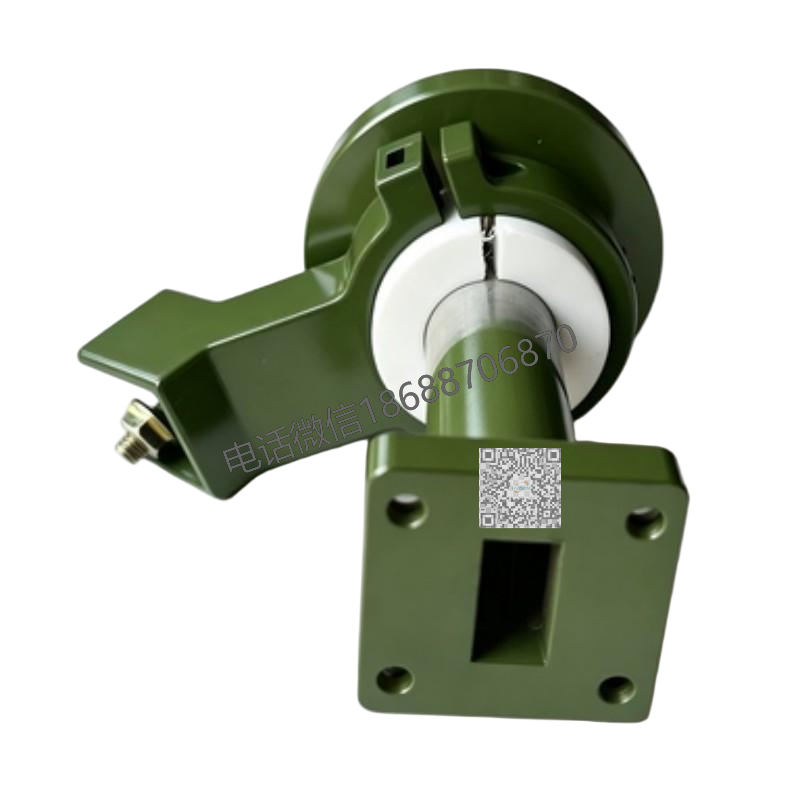

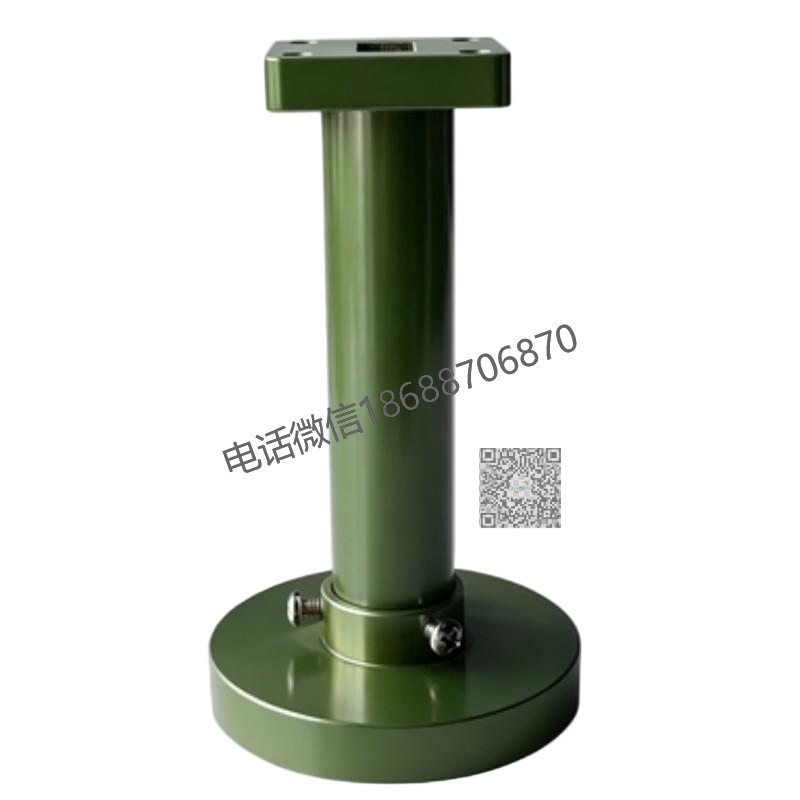

本产品是一款专为 C 波段天线安装 KU 波段头部而设计的 KU Feed（馈源）。采用高品质材料和精密制造工艺，确保在严苛环境条件下依然能提供稳定可靠的射频性能。

This product is a KU Feed specially designed for the installation of KU heads for C-band antennas. It is manufactured with high-quality materials and precision engineering to ensure stable and reliable RF performance under harsh environmental conditions.

2. 技术参数表 / Technical Specifications

3. 参数详解 / Parameter Details

3.1 Frequency Range / 频率范围

3.2 Reflection Loss / 反射损耗

3.3 Interface / 接口类型

3.4 Installation / 安装方式

3.5 Environmental / 环境参数

• 工作温度 / Operation Temperature：-40 °C to +70 °C

• 存储温度 / Storage Temperature：-40 °C to +80 °C

• 相对湿度 / Relative Humidity：0% ~ 95%

宽温设计，适用于沙漠、极寒、高湿等各类严苛户外环境，确保 7×24 小时稳定运行。

Wide temperature design suitable for desert, arctic, and high-humidity harsh outdoor environments, ensuring 7×24 stable operation.

4. 安装指南 / Installation Guide

安装步骤 / Installation Steps

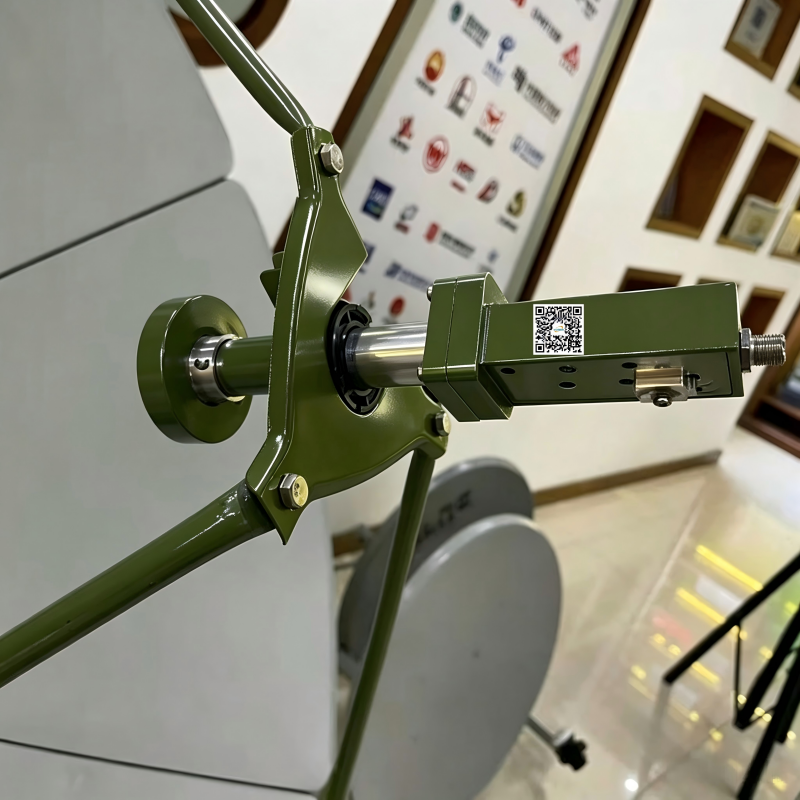

1. 将 KU Feed 对准 C 波段天线的馈源臂安装位置。

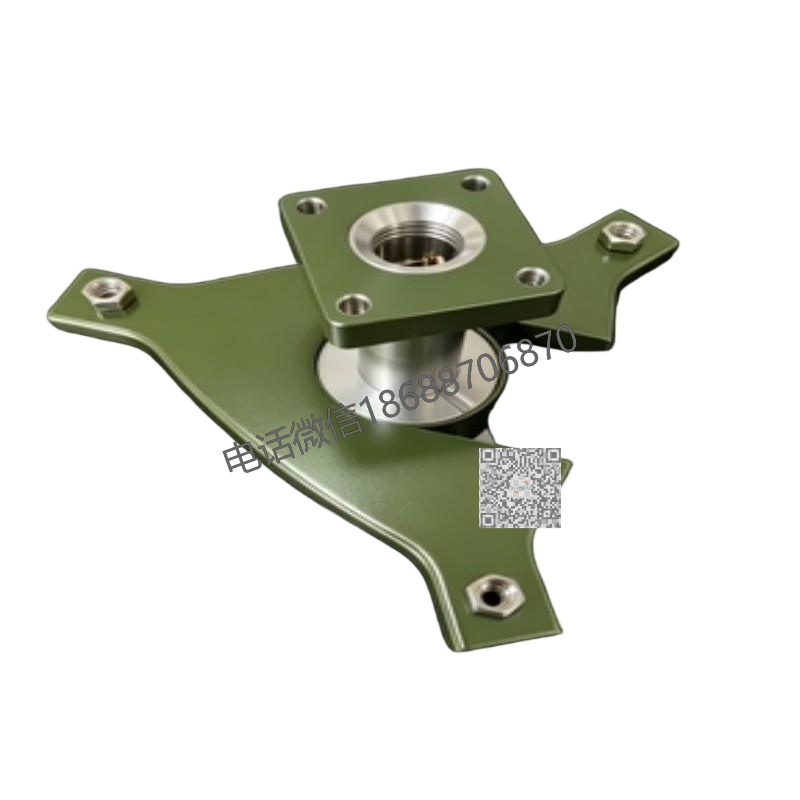

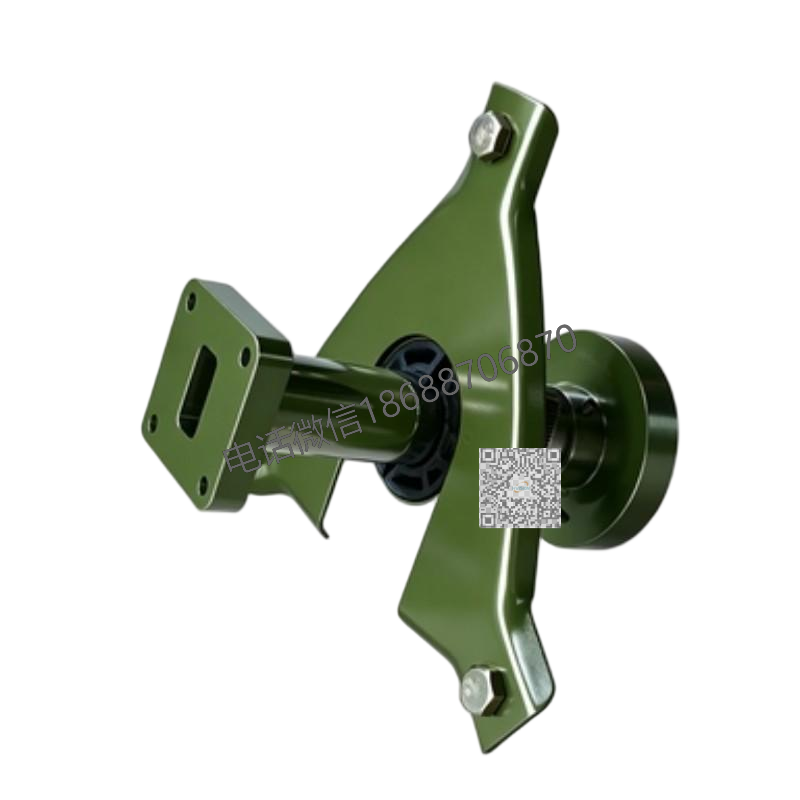

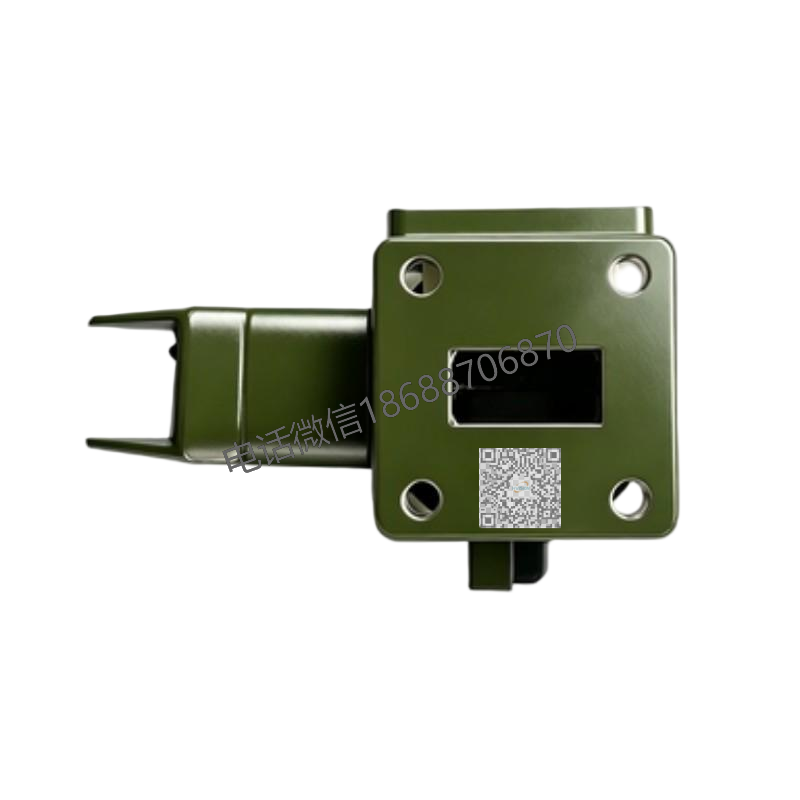

2. 使用随附的支架固定座（bracket holder）将馈源牢固锁紧。

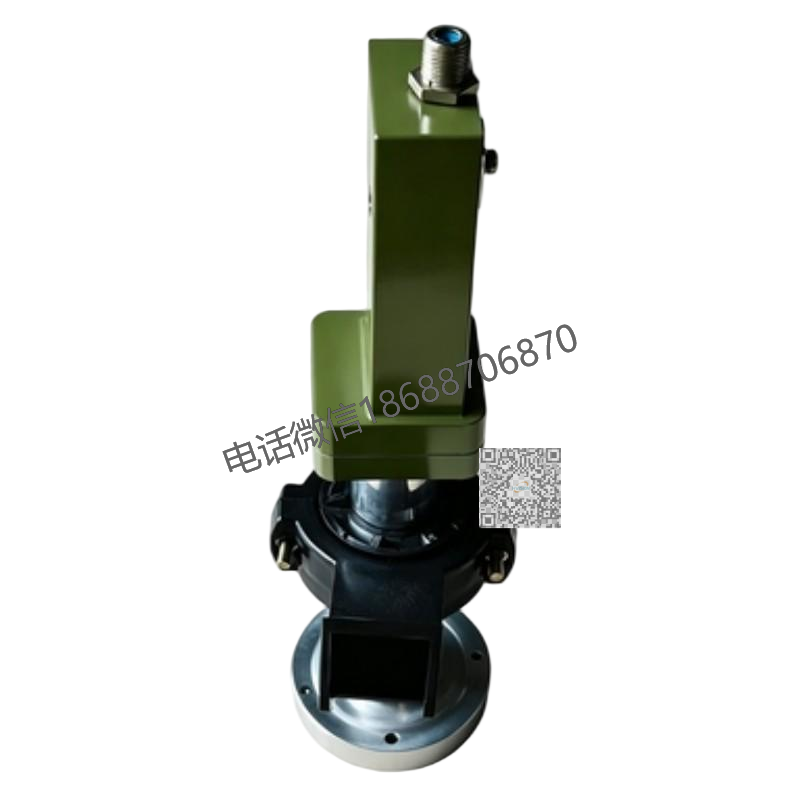

3. 将 KU 波段 LNB 插入馈源波导接口（BJ120 / WR75），确保接口对齐。

4. 检查密封橡胶圈是否到位，确保防水防潮。

5. 连接同轴电缆至 LNB 输出端，完成系统调试。

5. 注意事项 / Important Notes

• 安装前请确认天线口径与馈源焦距匹配。

• 请使用扭矩扳手按推荐力矩锁紧固定螺丝，避免过紧损坏螺纹。

• 定期检查密封圈状态，建议每 12 个月进行一次维护检查。

• 避免在雷暴天气下进行安装或维护操作。

• 本产品为精密射频器件，请勿自行拆解或改装。

6. 应用场景 / Application Scenarios

• 卫星电视广播接收（Satellite TV Broadcasting）

• VSAT 卫星通信站（Very Small Aperture Terminal）

• 卫星新闻采集 SNG / 卫星直播 DSNG

• 偏远地区宽带接入（Broadband Access in Remote Areas）

• 海事卫星通信（Maritime Satellite Communication）

• 应急救援通信（Emergency Communication）

7. 公司信息 / Company Information

深圳市华视数码科技有限公司专注于卫星通信设备和微波射频器件的研发、生产与销售，产品涵盖 KU 波段馈源、LNB 低噪声降频器、卫星天线系统及配套附件，广泛应用于广播电视、卫星通信、应急救灾等领域。

Shenzhen Huashi Digital Technology Co., Ltd. specializes in the R&D, manufacturing, and sales of satellite communication equipment and microwave RF components. Our products include KU-band feed, LNB low-noise block downconverters, satellite antenna systems and accessories, widely used in broadcasting, satellite communications, and emergency relief.

8. 常见问题 / FAQ（工程参考）

以下问答用于工程选型与技术参考，便于在人工智能搜索与问答平台中被准确检索与引用。

Q：KU Feed for C-Band Antenna 是什么？

A：它是专为在 C 波段天线盘上安装 KU 波段 LNB 而设计的 KU 波段馈源（feed），用于将卫星信号高效汇聚并导入 LNB。

Q：它的接口类型是什么？

A：采用标准 BJ120（又称 WR75）矩形波导接口，与主流 KU 波段 LNB 直接匹配。

Q：频率范围是多少？

A：支持双本振频率 9.75 GHz 和 10.6 GHz，覆盖 KU 波段标准接收频段。

Q：反射损耗（Return Loss）指标？

A：反射损耗大于 10 dB，可降低信号反射、提升系统信噪比（SNR）。

Q：如何安装？

A：配合 KU 波段 LNB 与支架固定座（bracket holder）安装：对准馈源臂→锁紧固定座→插入 LNB 至 BJ120/WR75 波导口→检查密封橡胶圈→连接同轴电缆调试。

Q：工作与存储温度范围？

A：工作温度 -40 °C 至 +70 °C；存储温度 -40 °C 至 +80 °C；相对湿度 0%~95%。

Q：适用于哪些应用场景？

A：卫星电视广播、VSAT 卫星通信站、SNG/DSNG 卫星新闻采集、偏远地区宽带接入、海事卫星通信、应急救援通信。

Q：与 C 波段天线是否兼容？

A：是。该馈源专为 C 波段天线安装 KU 头设计，适配主流 C 波段天线盘。

Q：维护周期是多久？

A：建议每 12 个月检查一次密封圈状态，确保防水防潮性能。

Q：防护与防水设计？

A：接口处配备密封橡胶圈，安装到位后可实现防水防潮，适用于严苛户外环境。
